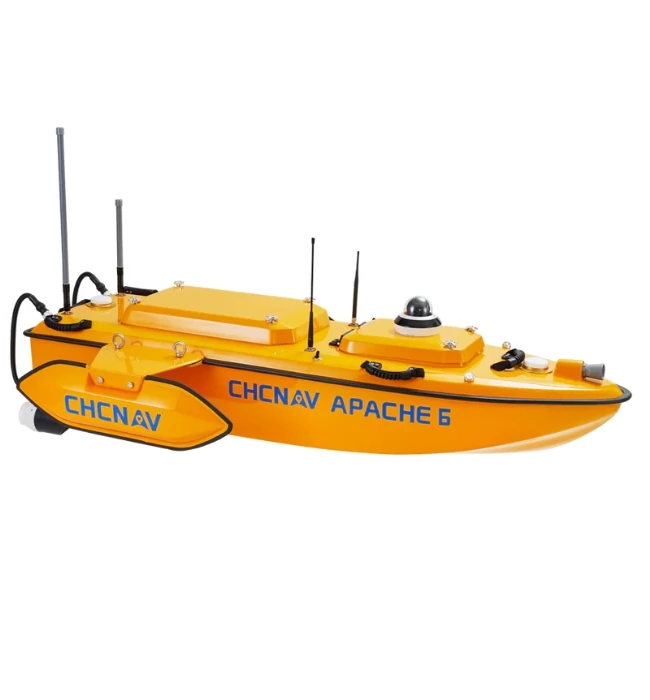

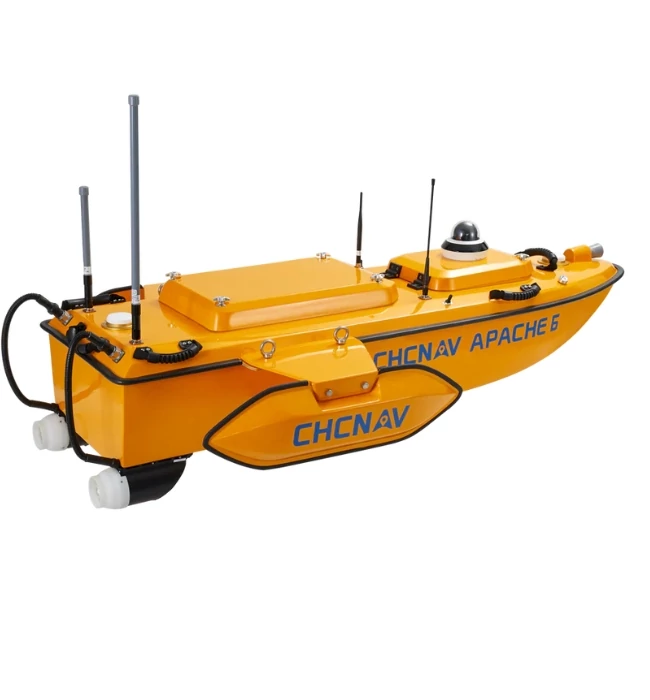

CHCNAV Apache 6 USV Mederfelmérő Drón
A CHCNAV Apache 6 USV nagy teljesítményű tengeri drónja innovatív, teljesen integrált megoldás a 3D-s bathymetriai felmérésekhez, víz alatti objektumok pozicionálásához, tengeri építkezésekhez, víz alatti régészethez és roncsmentéshez. A hármas héjazatú hajó köré épített és a Norbit™ többsugaras visszhanglézer sorozathoz optimalizált APACHE 6 teljesen autonóm felmérési üzemmódot kínál, amelyet a CHCNAV abszolút egyenes vonalú, a gyakorlatban bevált technológiája hajt, hogy még kedvezőtlen áramlási viszonyok között is előre meghatározott útvonalat kövessen.
Az Apache 6 többsugaras ultrahangos ultrahanglézer USV csökkenti a felmérési időt, javítja a munka hatékonyságát és nagy felbontású adatokat állít elő, hogy mindig megfeleljen a legigényesebb tengeri felmérési projektek követelményeinek.
Az Apache 6 kialakítását a NORBIT iWBMSe, iWBMS és iWBMSh-STX sorozathoz optimalizálták, amely a legigényesebb vízrajzi felmérési követelményeknek megfelelő csúcsteljesítménnyel rendelkezik.

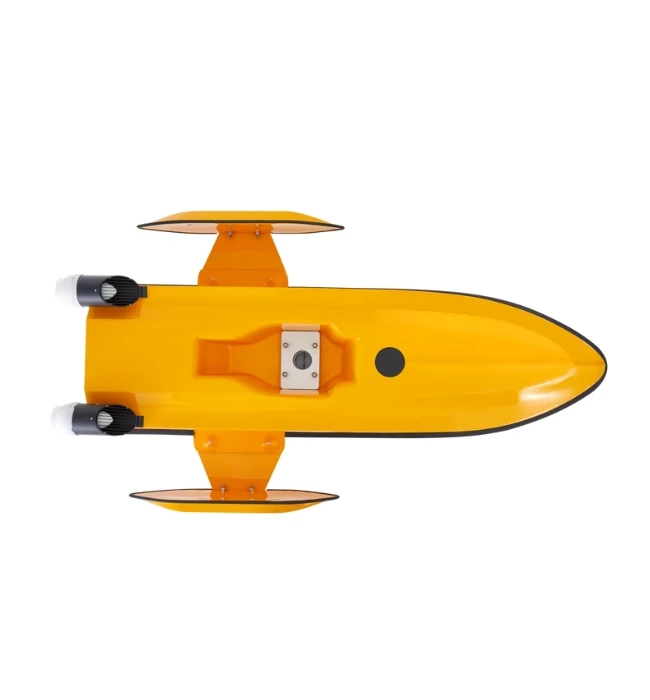

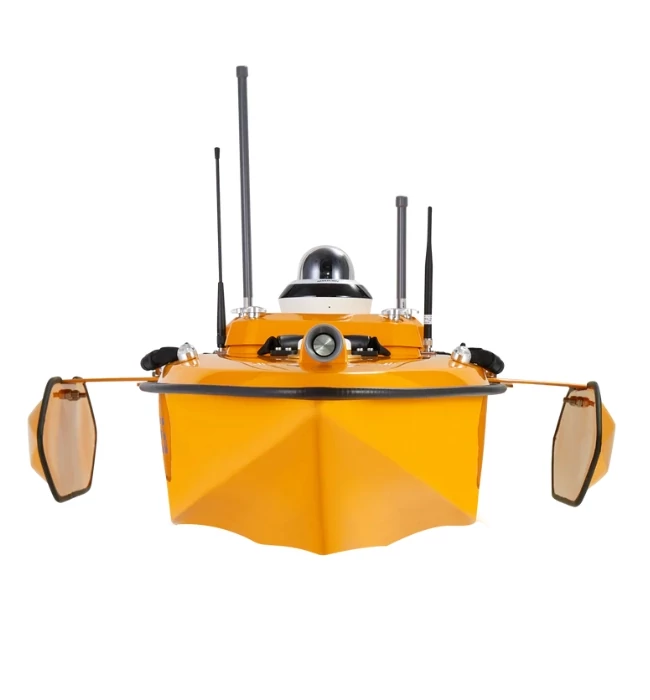

Makromolekuláris poliészter szénszálból és kevlár üvegszálból készült, súlya 15 kg érzékelők nélkül. A kettős levehető úszótestek még gyors áramlási helyzetben is egyensúlyban tartják a hajótestet. Az úszótestek eltávolítása lehetővé teszi a zátonyokon, csatornákon és sekély folyókon való működést zátonyra futás nélkül.
Az opcionális NORBIT iLiDAR térképező érzékelő nagy pontosságú, kombinált tengeri és szárazföldi 3D felmérést biztosít egyetlen menetben, ami jelentős feldolgozási időt takarít meg a kikötők és folyók felmérésekor, a magassági távolságok értékelésével (távvezetékek, hidak stb.).
In the Box
- APACHE6 USV W/Auto Planner Software x1
- The Hull of APACHE6 USV (Includiing D230&Camera) x1
- Propellers (Left) x1
- Propellers (Right) x1
- M2 Network Bridge (2.4GHz) x1
- Tripod For Networkbridge Antenna x1
- High Frequency Radio Antenna x1
- 4G Antenna x1
- RF adapter cable (320mm) x2
- LiPo Battery (23100mAh 32.4V) x10
- Buck module x1
- Lithium Battery Charger for 23100 mAh x5
- LiPo Battery Hard Case x2
- APACHE6 Holder x1
- APACHE6 Hard Case x1
- APACHE6 Hard Case Outer Carton x1
- Hand Toolbox x1
- Remote Controller(M12 PRO) x1
- RC&WIFI Antenna x4
- Backpack x1
- POE Power Cable x1
- CAT6E Cable (5m) x1
- RF Connector for Network Bridge x2
- Monitor x1
- Mini PC x1
- ESC Debugger x1
- Screw spares kit for motor x1
- Power Adapter for Remote Controller x1
- Boxed Silicone Grease x1
Paraméterek
| Méret | 1,8 m (hosszúság) x 0,55 m (szélesség) x 0,25 m (magasság) |
| Hajótest anyaga | Szénszál |
| Súly (műszer nélkül) | - Szárnyashajó:15 kg |
| Súly (tipikus műszer) | 40 kg |
| Hardver | Alumínium, rozsdamentes acél |
| Tipikus felmérési sebesség | 2-2,5 m/s |
| Maximális sebesség | 3,5 m/s |
| Merülés | 0.18 m |
| Teherbírás (tipikus) | 60 kg |
| Kommunikáció | |
| Kommunikációs mód | UHF és hálózati híd |
| Hálózati híd frekvencia | 900 MHz / 5,0 GHz |
| Kommunikációs távolság | 1,5 km / 0,8 km |
| Kommunikációs port | RS232 / internet-hozzáférés |
| R/C vezérlés | Hitec hajótávméréssel |
| R/C antenna | Omini irányított |
| R/C hatótávolság | 1 km-ig 1 km |
| R/C frekvencia | 2,4 GHz |
| iLiDARLaser érzékelő (integrációs opció) | |
| Képkockasebesség | 5-20 Hz (alapértelmezett 10 Hz) |
| Hullámhossz-csúcs | 905 nm |
| Kimenet | Akár 300.000 pont másodpercenként |
| Pontosság | 2 cm |
| Látómező | 30° függőlegesen, 360° vízszintesen |
| Hatótávolság | 100 m |
| Teljesítmény | 8 W |
| Elektromos | |
| Teljesítmény | 4 x 18.5v 40Ah akkumulátor Lipo / 2 x 18.5v 15Ah akkumulátor Lipo |
| Motor | 2 x kefe nélküli hajtómű |
| Navigációs üzemmód | Navigációs mód:Automatikus / Manua |
| Akkumulátor kitartás | 2-3 óra (az üzemidő további akkumulátorokkal meghosszabbítható) |
