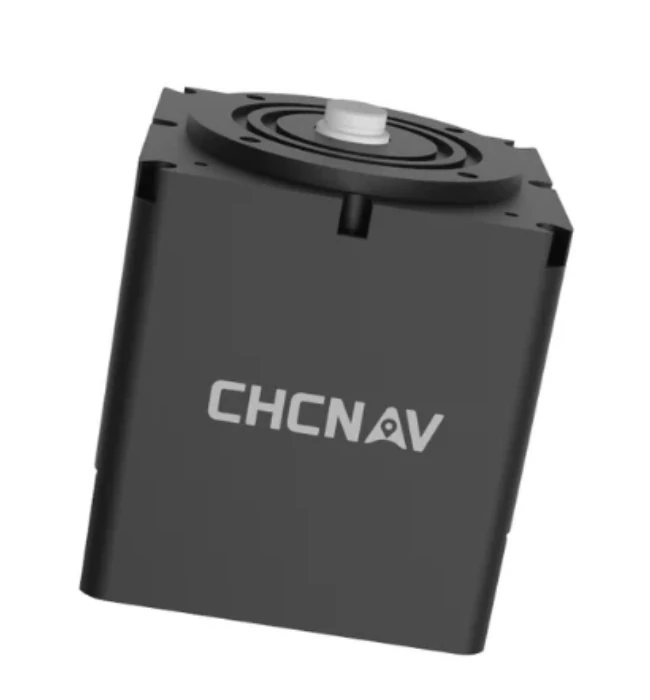

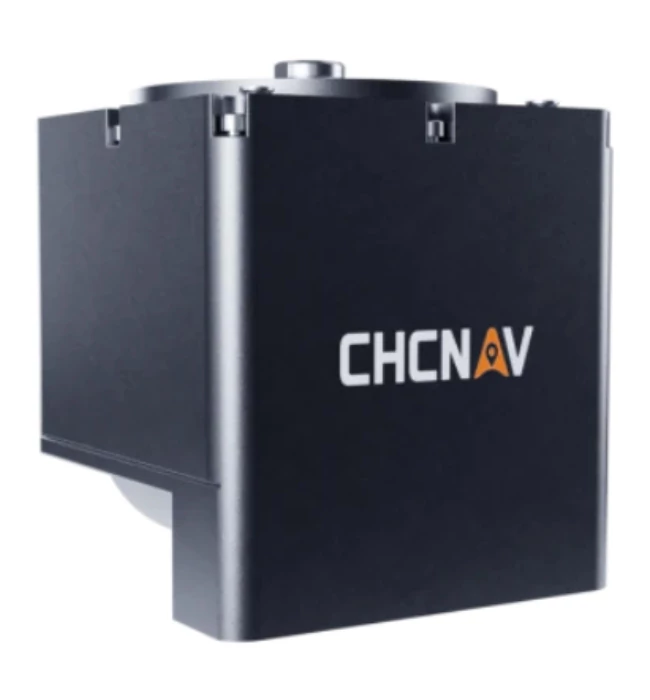

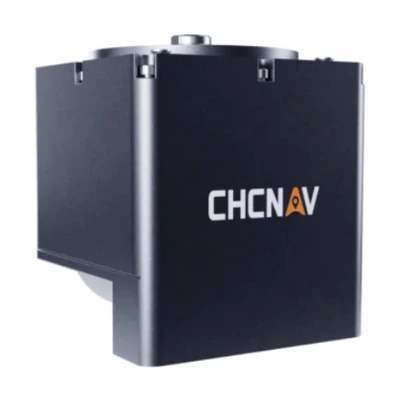

CHCNAV HQ-400 MultiBeam Sonar System
A HQ-400 Multibeam szonárrendszer integrált funkciókat kínál a zökkenőmentes víz alatti terepméréshez.
- Integrált kialakítás: Egy kompakt és integrált rendszerben egyesíti a kisméretű többsugaras szonárt, a hőmérséklet-érzékelőt, a helyzetmeghatározást, a pozicionálást, az iránytűt és más alapvető érzékelőket.
- Kalibrációmentes működés: A telepítés és kalibrálás nélkül a HQ-400 többsugaras szonárrendszer kényelmet és könnyű használatot kínál, különösen a kis pilóta nélküli hordozó platformokon, mint például az Apache 3 és az Apache 6.
A CMS Multibeam Acquisition Software átfogó megoldást nyújt a víz alatti terepméréshez. A kompakt, könnyű kialakítás és a fejlett funkciók párosulása ideális választássá teszi a különböző alkalmazásokhoz, a folyók profilozásától a hidrográfiai felmérésekig.
Kompakt és könnyű: A 12,5 cm-es kocka alakú CMS Multibeam Acquisition Software rendkívül hordozható, és könnyen szállítható a személyzettel ellátott hajókon és a pilóta nélküli felszíni járműveken (USV).
Egyszerű és kalibrációmentes: Élvezze a problémamentes működést, nincs szükség előbeállításra. A szoftvert az adatgyűjtés egyszerűségére és hatékonyságára tervezték.
Rendkívül nagy stabilitás: A nagy teljesítményű SOC rendszerchippel felszerelt CMS Multibeam adatgyűjtő szoftver ultra-nagy stabilitást biztosít, még kihívást jelentő környezetben is.
CMS Multibeam mérési szoftver: A CMS Multibeam mérőszoftver hatékony eszközöket biztosít az adatgyűjtéshez és a vizualizációhoz, növelve a felmérési feladatok hatékonyságát és pontosságát.
Átfogó kompatibilitás: Kompatibilis a különböző pozicionáló, helyzetmeghatározó műszerekkel, iránytűkkel és többsugaras berendezésekkel, biztosítva a meglévő beállításokba való zökkenőmentes integrációt.
Intuitív kezelés: Felhasználóbarát kezelőfelülettel rendelkezik, fejlett tervezési és vonalkiosztási funkciókkal, lehetővé téve a felmérők és kormányosok számára a feladatok hatékony elvégzését.
CMS Multibeam utófeldolgozó szoftver: A CMS Multibeam utófeldolgozó szoftverrel kiegészítheti a víz alatti felmérési munkafolyamatot, amely fejlett adatfeldolgozási lehetőségeket kínál.
Egyablakos megoldás: Zökkenőmentesen integrálódik a CMS Multibeam mérőszoftverrel, hogy átfogó megoldást alkosson az adatgyűjtéshez és -feldolgozáshoz.
Rendkívül hatékony feldolgozás: Hardveres titkosítási zárakat és fejlett algoritmusokat használ a gyors és pontos adatfeldolgozáshoz, kiküszöböli a rendszerhibákat és kiváló minőségű eredményeket biztosít.
Alkalmazások: A CMS Multibeam adatgyűjtő rendszer számos alkalmazáshoz alkalmas, többek között:
Topográfiai felmérés: A víz alatti terep pontos mérése topográfiai térképezéshez és elemzéshez.
Kapacitásszámítás: Tározók, csatornák és egyéb víztestek kapacitásának és térfogatának meghatározása.
Hidrográfiai felmérés: Részletes vízrajzi felmérések elvégzése hajózási, kotrási és környezetvédelmi megfigyelés céljából.
Folyóprofil-felmérés: Folyóprofilok tanulmányozása a vízáramlás, az eróziós minták és az üledékszállítás megértése érdekében.
In the Box
- CHCNAV HQ-400 MultiBeam Sonar System x1
Paraméterek
| Hangsebesség | Elektromos pozíció+IMU+Sound Velocity (hangsebesség). |
| Mélységtartomány | 0.2-150m |
| Felmérési mód | Felmérési mód:Valós idejű gördülő stabilizálás stb. |
| Felmérési lefedettség | 130° |
| Felbontás (keresztben x hosszában) | 1.6° x 1.8° |
| A sugarak száma | 512 |
| Maximális ping-ráta | 60Hz |
| Frekvenciatartomány | 400KHz±20KHz |
| Jeltípus | CW |
| Impulzus hossza | 20μs-2ms |
| Szonár vízállóság | 50m |
| Jellemző | A szondázó vízminőség-szabályozó rendszer: |
| IMU Felszerelési módszer | Víz alatti vízállás:IMU:Egyenlőségi szög és távolság |
| Iránypontosság (GNSS) | 0,1° (2m antennaelkülönítés), 0,05° (0,02° opcionálisan). |
| IMU gördülési / dőlési pontosság | 0,8cm+1ppm (RTK)/0,6m (SBAS)/1,2m (Single ) |
| Pozíció pontosság | 5cm vagy 5% |
| Emelési és süllyedési pontosság | A pontosság a következők szerint alakul:Hőmérséklet szonda, pontosság ±0,5m/s |
| Felszíni hangsebesség | Beépített szonár |
| Fizikai | |
| DC tápegység | (Típus:24V) |
| AC adapter | 100-240V AC |
| Átlagos energiafogyasztás | 25W |
| Adat/vezérlő interfész | A számítógépes adatátviteli és vezérlő interfész:Ethernet |
| Szonda mérete | 125125130mm |
| Szonda súlya | 2,7 kg |
| SIU mérete | 12512542mm |
| SIU súlya | 0,5kg |
| Munkahőmérséklet | -10~60°C |
| Tárolási hőmérséklet | -20~70°C |
