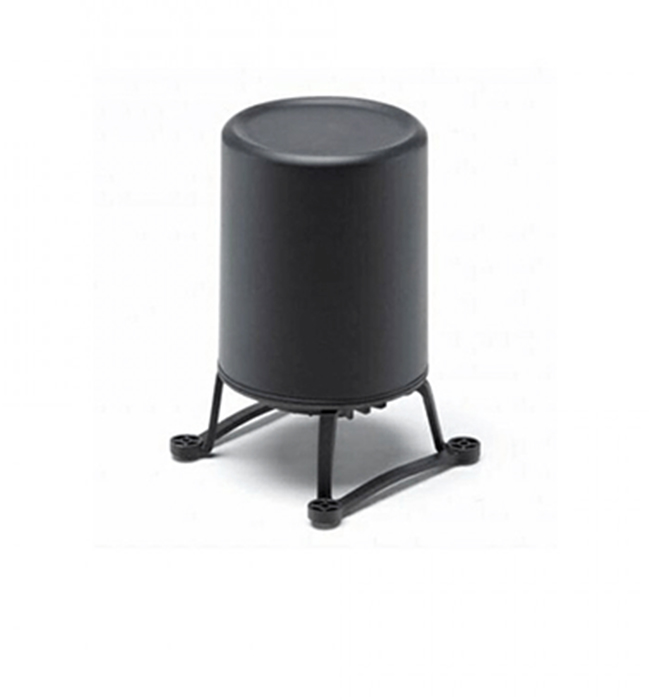

CSM Radar - Matrice 350/300

DJI Matrice 350 - 300 CSM Radar

A Circular Scanning Millimeter-Wave (CSM) radar lehetővé teszi a Matrice 300 RTK és Matrice 350 RTK számára, hogy jobban érzékelje és elkerülje az olyan kisebb akadályokat, amelyeket a látásérzékelő rendszer nehezen észlelhet, mint például a nagyfeszültségű elektromos vezetékek és a faágak. Éjszakai műveletek során, amikor a látórendszer nem működik, a CSM radar továbbra is segíthet a repülésbiztonság növelésében.

A CSM radarból kibocsátott rádióhullámok visszaverődnek egy objektumról, és visszatérnek a vevőhöz, helyinformációt adva a visszatéréshez szükséges idő alapján – javítva a helyzetfelismerést és észlelve a drón látóérzékelői által kihagyott tárgyakat.

A kezelők használhatják a látásérzékelőket és a radarrendszert együtt, vagy csak az egyiket vagy a másikat. A radar be- és kikapcsolható.

Akadályféktáv: Állítsa be az érzékelési tartományt, és a drón megáll, ha eléri ezt a távolságot. A fékezés piros színnel jelenik meg a Pilot App felületén. Ez különösen hasznos összetett küldetéseknél, például elektromos vezetékek közelében.

Figyelmeztető távolság: Állítsa be az akadályokra figyelmeztető tartományt. A távirányító lassan sípolni kezd, amint a drón a „figyelmeztető” paraméterek közé repül. A figyelmeztetés sárga színben jelenik meg a pilot kijelzőn.

A beállított távolságokon kívüli észlelések zöld színnel jelennek meg a kijelzőn.

Kikapcsolt Radar

Bekapcsolt Radar

Ez az összehasonlítás megmutatja a különbséget a radar aktiválása és letiltása között.

Ebben a példában a drón elektromos vezetékek közelében repül.

A felül látható kép, kikapcsolt radar mellett, nagyon keveset észlel a repülési navigációs képernyőn, beleértve a tápkábeleket is. Lényegében a drón képes megközelíteni a vezetékeket.

Azonban az alsó képen, radar bekapcsolva, a CSM Radar bekapcsolása után látható a különbség. A repülési navigációs képernyő piros (fék) és sárga (figyelmeztetés) színnel van tele, beleértve a tápkábeleket is. Mivel a fékrendszer működésbe lépett, és az elektromos vezetékek ezeken az előre beállított paramétereken belül esnek, a drón nem tud előre repülni feléjük.
