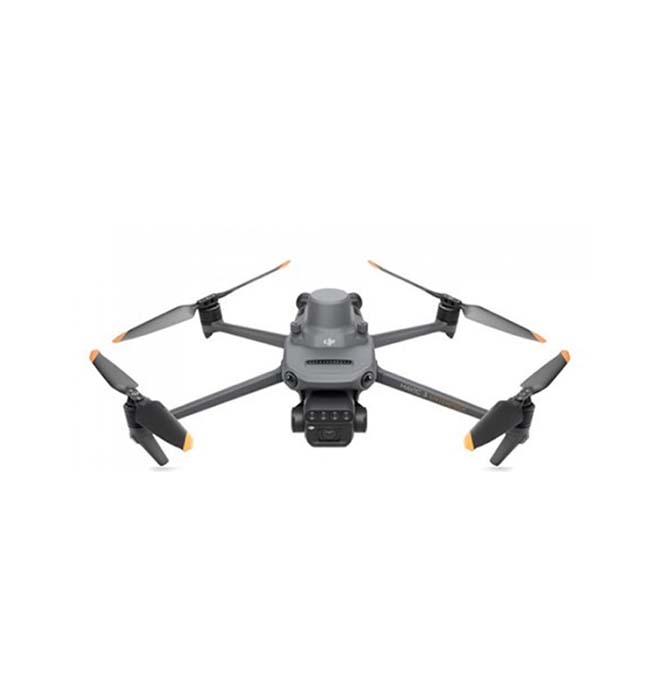

DJI Mavic 3M – DJI Mavic 3 Multispectral
Multispektrál + RGB képalkotó rendszer: 20 MP-es RGB kamera és 4 db 5 MP-es multispektrál kamera (Green, Red, Red Edge és Near-Infrared). Ez a rendszer lehetővé teszi a magas pontosságú légi topográfiát, a termésnövekedés nyomon követését és a természeti erőforrások tanulmányozását.
Multispektrál + RGB képalkotó rendszer
A DJI Mavic 3M - Multispectral újonnan frissített képalkotó rendszerrel érkezik. Egy 20 MP-es RGB kamerával és 4 db 5 MP-es multispektrál kamerával (Green, Red, Red Edge és Near-Infrared). Ez a rendszer lehetővé teszi a magas pontosságú légi topográfiát, a termésnövekedés nyomon követését és a természeti erőforrások tanulmányozását.
5 MP multispektrális kamerák
- Green – 560 nm ± 16 nm
- Red – 650 nm ± 16 nm
- Red Edge – 730 nm ± 16 nm
- Near-Infrared – 860 nm ± 26 nm
Az RGB kamera jellemzői
- 4/3 CMOS – 20MP-es képérzékelő
- A leggyorsabb mechanikus shutter - 1/2000s
- Nagy sebességű sorozatfelvétel RGB kamera használatakor - 0,7 s
Napfény érzékelő
A beépített fényérzékelő rögzíti a napsugárzást egy képfájlban, lehetővé téve a fénykompenzációt a 2D rekonstrukció során.
Főbb specifikációk – áttekintés
| Képalkotás | 20 MP RGB kamera + 4× 5 MP multispektrál (Green, Red, Red Edge, Near-Infrared) |
|---|---|
| Multispektrál sávok | Green 560 ± 16 nm • Red 650 ± 16 nm • Red Edge 730 ± 16 nm • Near-Infrared 860 ± 26 nm |
| RGB szenzor | 4/3 CMOS • 20 MP |
| Mechanikus shutter | 1/2000s |
| RGB sorozatfelvétel | 0,7 s |
| Napfény érzékelő | Napsugárzás rögzítése képfájlban • fénykompenzáció 2D rekonstrukcióhoz |
| RTK modul | Centiméter pontosságú pozicionálás • mikroszekundumos szinkron (repülésvezérlés + kamera + RTK) |
| Üzemidő | Cruise time – 43 perc |
| Felmérhető terület | Egy repüléssel akár 200 hektár (feladat- és körülményfüggő) |
| Gyors töltés | 100 W-os töltőhub • 88 W-os gyorstöltés a drónnal |
| Átvitel | O3 rendszer • 2 adójel + 4 vevőjel • 15 km átviteli távolság |
| Biztonság | Mindenirányú akadályérzékelés • terepkövető légi felmérés |
RTK modul
Pontos és precíz kép, amely minden pixelt rögzít. Szerelje fel a Mavic 3M-et RTK modullal a centiméter pontosságú pozicionáláshoz. A repülésvezérlés, a kamera és az RTK modul mikroszekundumok alatt szinkronizálódik, hogy gyorsan és pontosan rögzítse az egyes kamerák képalkotó központját. Lehetővé teszi a Mavic 3M drón számára, hogy nagy pontosságú légi felmérést végezzen a földi vezérlőpontok használata nélkül.
Hatékony és megbízható akkumulátor
- Extra hosszú élettartamú akkumulátor
- Cruise time – 43 perc
- Egy repüléssel akár 200 hektáros területet mérhet fel
Gyors töltés
- Nagy hatékonyságú gyorstöltés a 100 W-os töltőhub segítségével
- 88 W-os gyorstöltés a drónnal
Stabil jel és folyékony képalkotás
Az O3 átvitel 2 adójelet és 4 vevőjelet integrál, hogy támogassa a 15 km-es átviteli távolságot.
Mindenirányú akadályérzékelő rendszer, terepkövető légi felmérés
A drón több, széles FOV érzékelővel van ellátva, amelyek minden irányban észlelik az akadályokat az akadályok elkerülése érdekében. A terepkövető légi felmérés funkció meredek lejtős környezetben is könnyen használható.
Alkalmazások
A Mavic 3M még lejtős terepen is lehetővé teszi a légi felmérést terepkövetéssel. A DJI Terra vagy DJI SmartFarm Platform alkalmazások segítségével nagy felbontásban rekonstruálhatja a gyümölcsös térképét, automatikusan azonosíthatja a fák számát, megkülönböztetheti a fákat más akadályoktól vagy tárgyaktól és háromdimenziós működési útvonalakat generálhat mezőgazdasági drónok számára biztonságosabb és hatékonyabb tevékenységekhez.
A rizs trágyázásához, a gyapot növekedésének szabályozásához és a burgonya lombtrágya permetezéséhez, valamint a Mavic 3M-et a növények multispektrális képeinek készítésére használják.
A DJI Terra vagy a DJI SmartFarm Platform ezután NDVI térképeket és más vegetációs indexeket generálhat, rögzítve a terméspotenciál különbségeit, és olyan használati térképeket készíthet, amelyek lehetővé teszik a mezőgazdasági drónok számára, hogy változó sebességű bevetéseket hajtsanak végre. Ez lehetővé teszi a felhasználók számára a költségek csökkentését, a termelékenység növelését és a környezet védelmét.
Intelligens terepkutatás
A Mavic 3M drón automatikus terepfelméréseket tud végezni. A kutatásból készült képek valós időben tölthetők fel a DJI SmartFarm Platformra 4G hálózaton keresztül. Ez által időben észlelheti az anomáliákat, például kikelési hiányosságokat vagy gyomnyomást. Ezeken felűl intelligens elemzéseket is végezhet vele mint például a gyapotcsemeték azonosítása és a rizstermelés tesztelése. Használva a mesterséges intelligencia által biztosított azonosítást a terménynövekedési információk valós idejű megosztására és a mezőgazdasági tevékenységek irányítására egyetlen személy is képes egy 70 hektáros terület felügyelésére.
Környezeti megfigyelés és természeti erőforrások
A Mavic 3M drón környezeti és természeti erőforrások tanulmányozására is használható.
In The Box
- 1x DJI Mavic Multispectral Drón
- 1x 1 éves Basic Enterprise Care biztosítás
- 1x Intelligens Mavic 3 akkumulátor
- 1x 64GB-os microSD memóriakártya
- 1x Gimbal védő
- 3x Pár Mavic 3 Enterprise Series propeller
- 1x RC Pro Enterprise
- 1x Csavarhúzó
- 1x USB-C 100W-os adapter
- 1x 100W-os AC kábel az adapterehez
- 1x USB-C kábel
- 1x USB-C to USB-C kábel
- 1x Védődoboz
- 1x Mavic 3 Enterprise Battery Kit
Paraméterek
| Súly | 501g-2kg |
| Repülési idő | >35min |
| Termék típusok | Drónok |
| Hatótáv | >9000m |
| Akadály érzékelő | Minden irányban |
| Drón | |
| Súly (propellerrel és RTK modullal) | 951 g |
| Maximális felszállási tömeg | 1050 g |
| Méretek (összecsukva/hajtva) | Összecsukva (propeller nélkül):223 × 96,3 × 122,2 mm (H × Szé × M) |
| Kihajtva (propeller nélkül) | 347,5 × 283 × 139,6 mm (H × Szé × M) |
| Átló hossza | 380,1 mm |
| Maximális emelkedési sebesség | 6 m/s (normál mód), 8 m/s (sport mód) |
| Maximális ereszkedési sebesség | 6 m/s (normál mód), 6 m/s (sport mód) |
| Maximális repülési sebesség (tengerszinten, szél nélkül) | 15 m/s (normál üzemmód) |
| Repülés előre | 21 m/s, oldalrepülés:20 m/s, hátrarepülés:19 m/s (sport mód) |
| Maximális szélsebesség ellenállása | 12 m/s |
| Maximális felszállási magasság tengerszint felett | 6000 m (hasznos teher nélkül) |
| Maximális repülési idő (szél nélkül) | 43 perc |
| Maximális lebegési idő (szél nélkül) | 37 perc |
| Maximális repülési távolság | 32 km |
| Maximális dőlésszög | 30° (normál mód) |
| 35° (sport mód) | |
| Maximális szögsebesség | 200°/s |
| GNSS | GPS + Galileo + BeiDou + GLONASS (A GLONASS csak akkor támogatott, ha az RTK modul aktiválva van) |
| Pontossági tartomány lebegéskor | Függőleges:±0,1 m (Vision Positioning aktiválva); ±0,5 m (GNSS helymeghatározás aktiválva); ±0,1 m (D-RTK engedélyezve) |
| Vízszintes | ±0,3 m (A Vision Positioning aktiválva); ±0,5 m (HD Positioning aktiválva); ±0,1 m (RTK engedélyezve) |
| Üzemi hőmérséklet | -10° és 40° C között (14° és 104° F között) |
| Belső tárhely | N/A |
| Motor típusszáma | 2008 |
| Propeller modellszáma | 9453F Enterprise Edition |
| Fényérzékelő | Beépített modul |
| RGB kamera | |
| Képérzékelő | 4/3 CMOS |
| Effektív pixelek | 20 MP |
| Objektív | FOV:84° |
| Egyenértékű gyújtótávolság | 24 mm |
| Diafragma | f/2,8-f/11 |
| Fókusz | 1 m-től ∞-ig |
| ISO tartomány | 100-6400 |
| Shutter | Elektronikus shutter:8-1/8000 s |
| Mechanikus shutter | 8-1/2000 s |
| Maximális képméret | 5280×3956 |
| Fényképezési mód | Egyetlen fénykép:20 MP |
| TimeLapse | 20 MP |
| JPEG | 0,7/1/2/3/5/7/10/15/20/30/60 s |
| JPEG + RAW | 3/5/7/10/15/20/30/60 s |
| Panoráma | 20 MP (eredeti anyag) |
| Videó felbontása | H.264: |
| 4K | 3840×2160 30 képkocka/mp sebességgel |
| FHD | 1920×1080 30 képkocka/mp sebességgel |
| Maximális videó bitsebesség | 4K:130 Mbps |
| FHD | 70 Mbps |
| Támogatott fájlrendszer | exFAT |
| Képformátum | JPEG/DNG (RAW) |
| Videó formátum | MP4 (MPEG-4 AVC/H.264) |
| Multispektrális kamera | |
| Képérzékelő | 1/2,8 hüvelykes CMOS, effektív pixelek:5 MP |
| Objektív | FOV:73,91° (61,2° x 48,10°) |
| Egyenértékű gyújtótávolság | 25 mm |
| Diafragma | f/2.0 |
| Fókusz | Fix |
| Multispektrális kamerasáv | Zöld (G):560 ± 16 nm; |
| Vörös (R) | 650 ± 16 nm; |
| Vörös él (RE) | 730 ± 16 nm; |
| Közeli infravörös (NIR) | 860 ± 26 nm; |
| Gain tartomány | 1x-32x |
| Shutter | Elektronikus shutter:1/30~1/12800 s |
| Maximális képméret | 2592×1944 |
| Képformátum | TIFF |
| Videó formátum | MP4 (MPEG-4 AVC/H.264) |
| Fényképezési mód | Egyetlen fénykép:5 MP |
| Timelapse | 5 MP |
| TIFF | 2/3/5/7/10/15/20/30/60 s |
| Videó felbontása | H.264 |
| FHD | 1920 x 1080, 30 fps |
| Videótartalom | NDVI/GNDVI/NDRE |
| Maximális videó bitsebesség | Adatfolyam:60 Mbps |
| Gimbal | |
| Stabilizációs rendszer | 3 tengelyes mechanikus kardán (Tilt, Roll, Pan) |
| Mechanikai tartomány | Tilt:-135° és 45° között |
| Roll | -45°-tól 45°-ig |
| Pan | -27° és 27° között |
| Szabályozható tartomány | Tilt:-90°-tól 35°-ig |
| Pan | Irányíthatatlan |
| Maximális szabályozási sebesség (Tilt) | 100°/s |
| Szögrezgési tartomány | ±0,007° |
| Érzékelő rendszer | |
| Az észlelési rendszer típusa | |
| Látórendszer | Omnidirekcionális távcső, infravörös érzékelővel a repülőgép alján |
| Előre | Távolságmérési tartomány:0,5 m - 20 m |
| Észlelési tartomány | 0,5 m és 200 m között |
| Hatékony akadályelkerülési sebesség | Repülési sebesség ≤15 m/s |
| FOV | vízszintes 90°, függőleges 103° |
| Hátul | Távolságmérési tartomány:0,5 m-től 16 m-ig |
| Hatékony akadályelkerülési sebesség | Repülési sebesség ≤12 m/s |
| FOV | vízszintes 90°, függőleges 103° |
| Oldalirányú | Távolságmérési tartomány:0,5 m - 25 m |
| Hatékony akadályelkerülési sebesség | Repülési sebesség ≤15 m/s |
| FOV | vízszintes 90°, függőleges 85° |
| Felfelé | Távolságmérési tartomány:0,2 m - 10 m |
| Hatékony akadályelkerülési sebesség | Repülési sebesség ≤6 m/s |
| FOV | elöl és hátul 100°, bal és jobb 90° |
| Le | Távolságmérési tartomány:0,3 m és 18 m között |
| Hatékony akadályelkerülési sebesség | Repülési sebesség ≤6 m/s |
| FOV | elöl és hátul 130°, bal és jobb 160° |
| Működési környezet | elöl, hátul, bal, jobb, felül:tiszta szerkezetű és megfelelő megvilágítású felületek (> 15 lux, normál beltéri fluoreszkáló fénynek kitett környezet) |
| Alul | Diffúz reflexiós anyaggal és 20%-nál nagyobb fényvisszaverő képességű felületek (például falak, fák, emberek stb.); Megfelelő megvilágítás (>15 lux, normál beltéri fluoreszkáló fénynek kitett környezetben) |
| Videó átvitel | |
| Videóátviteli rendszer | DJI O3 Image Transmission Industry Edition |
| Élő nézet minősége | Távirányító:1080p/30fps |
| Működési sáv | 2,400-2,4835 GHz |
| 5,725-5,850 GHz | |
| A jel maximális hatásos távolsága (nincs akadály, nincs interferencia) | FCC:15 km |
| CE | 8 km |
| SRRC | 8 km |
| MIC | 8 km |
| Maximális átviteli távolság (akadályozott) | Erős interferencia (városi tájak, lakott területek stb.):1,5-3 km (FCC/CE/SRRC/MIC) |
| Átlagos interferencia (külvárosi tájak, városi parkok stb.) | 3-9 km (FCC), 3-6 km (CE/SRRC/MIC) |
| Gyenge interferencia (távoli szántók, nyílt mezőgazdasági területek stb.) | 9-15 km (FCC), 6-8 km (CE/SRRC/MIC) |
| Maximális letöltési sebesség | 15 MB/s (DJI RC Pro Industry Edition esetén) |
| Késési idő (a környezettől és a mobileszköztől függően) | Körülbelül 200 ezredmásodperc |
| Antennák | 4 antenna, 2 adás és 4 vétel |
| Adóteljesítmény (EIRP) | 2,4 GHz:<33 dBm (FCC), <20 dBm (CE/SRRC/MIC) |
| 5,8 GHz | <33 dBm (FCC), <30 dBm (SRRC), <14 dBm (CE) |
| Támogatja a DJI Cellular modult | |
| Tárhely | |
| MicroSD kártyák támogatottak | |
| Drón | V30-as vagy nagyobb sebességű memóriakártyát használjon, vagy használjon az ajánlott listán szereplő memóriakártyát |
| Javasolt microSD kártyák | |
| Távirányító | SanDisk Extreme PRO 64GB V30 A2 microSDXC |
| SanDisk High Endurance 64GB V30 microSDXC | |
| SanDisk Extreme 128 GB V30 A2 microSDXC | |
| SanDisk Extreme 256 GB V30 A2 microSDXC | |
| SanDisk Extreme 512 GB V30 A2 microSDXC | |
| Lexar 667x 64GB V30 A2 microSDXC | |
| Lexar High-Endurance 64GB V30 microSDXC | |
| Lexar High-Endurance 128GB V30 microSDXC | |
| Lexar 667x 256GB V30 A2 microSDXC | |
| Lexar 512 GB V30 A2 microSDXC | |
| Samsung EVO Plus 64GB V30 microSDXC | |
| Samsung EVO Plus 128GB V30 microSDXC | |
| Samsung EVO Plus 256GB V30 microSDXC | |
| Samsung EVO Plus 512GB V30 microSDXC | |
| Kingston Canvas Go! Plus microSDXC V30 A2 de 128 GB | |
| Kingston Canvas React Plus 128GB V90 A1 microSDXC | |
| Drón | |
| SanDisk Extreme 32 GB V30 A1 microSDHC | |
| SanDisk Extreme PRO 32GB V30 A1 microSDHC | |
| SanDisk Extreme 512 GB V30 A2 microSDXC | |
| Lexar 1066x 64GB V30 A2 microSDXC | |
| Kingston Canvas Go! Plus 64 GB V30 A2 microSDXC | |
| Kingston Canvas React Plus 64 GB V90 A1 microSDXC | |
| Kingston Canvas Go! Plus microSDXC V30 A2 de 128 GB | |
| Kingston Canvas React Plus 128GB V90 A1 microSDXC | |
| Kingston Canvas React Plus 256 GB V90 A2 microSDXC | |
| Samsung PRO Plus 256GB V30 A2 microSDXC | |
| Akkumulátor | |
| Kapacitás | 5000 mAh |
| Normál feszültség | 15,4 V |
| Maximális töltési feszültség | 17,6 V |
| Akkumulátor típusa | LiPo 4S |
| Kémiai rendszer | Lítium-kobalt |
| Energia | 77 Wh |
| Súly | 335,5 g |
| Töltési hőmérséklet | 5–40 °C (41–104 °F) |
| Akkumulátortöltő | |
| Bemenet | 100 V - 240 V (AC), 50 Hz - 60 Hz, 2,5 A |
| Kimeneti teljesítmény | 100 W |
| Kimenet | Maximális kimeneti teljesítmény 100 W (összesen) |
| Ha mindkét portot használja, az egyik interfész maximális kimeneti teljesítménye 82 W, és a töltő dinamikusan osztja fel a két interfész kimeneti teljesítményét a töltési teljesítménynek megfelelően. | |
| Töltő hub | |
| Bemenet | USB-C:5V-20V, 5.0A |
| Kimenet | Akkumulátor port:12V - 17.6V, 8.0A |
| Névleges teljesítmény | 100 W |
| Töltési típus | 3 akkumulátor töltési fordulatonként |
| Töltési hőmérséklet | 5–40 °C (41–104 °F) |
| RTK modul | |
| Méretek | 50,2 × 40,2 × 66,2 mm (H x Sz x M) |
| Súly | 24±2 g |
| Interfész | USB-C |
| Teljesítmény | kb 1,2W |
| RTK pozíciópontosság | Fix RTK: |
| Vízszintes | 1 cm + 1 ppm; Függőleges:1,5 cm + 1 ppm |
