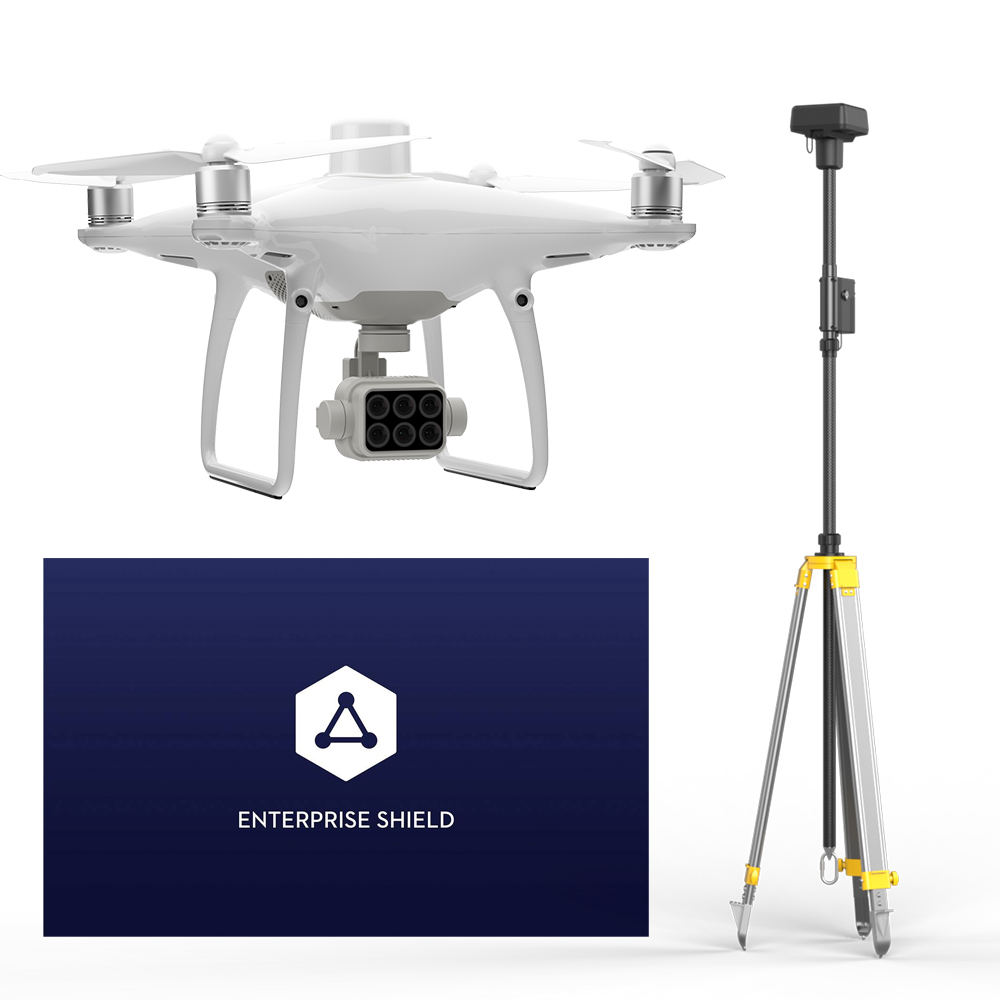

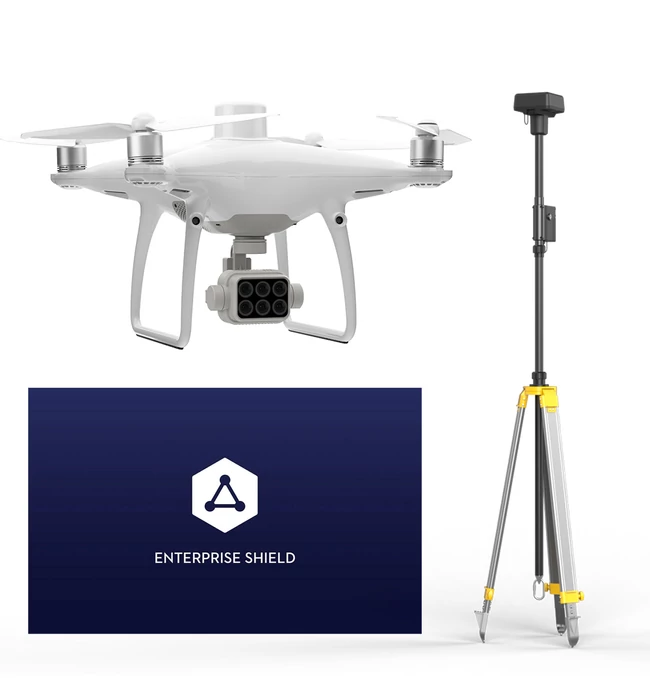

DJI Phantom 4 RTK D-RTK Shield Combo

DJI Phantom 4 RTK Drón

A drón feltérképezés a drón-alapú szolgáltatóipar egyik leggyorsabban növekvő területe. Az építési, felmérési, ingatlanfejlesztési és infrastrukturális fejlesztések alkalmazásával világszerte számos vállalat tapasztalta a drón technológia előnyeit, hogy gyorsabb, olcsóbb, biztonságosabb, pontosabb és hatékonyabb drón térképészeti szolgáltatásokat lehessen végrehajtani.

Pontos pozícionálás RTK technológiával

A Phantom 4 RTK szíve az integrált valós idejű kinetikus (RTK) pozícionáló rendszere, amely egy csomópontban található a drón tetején. Ez a technológia lehetővé teszi a centiméteres pontosságot: 1 cm + 1ppm vízszintesen és 1,5 cm + 1ppm függőlegesen. A Phantom 4 RTK ezt a helyzeti pontossági szintet a metaadatokra alkalmazza, így rendkívül pontos légi felvételek és 3D-s térképek állíthatók elő.

Az RTK pozícionálásának kiváló pontosságával a Phantom 4 RTK használatával végzett leképezés 75% -kal csökkenti a felmérési időt, csökkentve a szükséges földi ellenőrzési pontok (GCP) számát. A normál 40 GCP-től négyzetkilométerenként a GCP-k száma 2-ről 3-ra csökkenthető. A megfelelő feltételek mellett akár egyetlen GCP nélkül is végezhetünk pontos felmérést.

GNSS redundancia

Olyan helyeken, ahol a jel vétele gyenge, a közvetlenül az RTK modul alá helyezett GNSS modul átveszi annak engedélyezését, hogy a drón fenntartsa a repülés stabilitását. Ezzel a redundanciával biztosítható a biztonságos és optimális repülés, miközben pontos és teljes adatgyűjtést folytat a leképezési és felmérési munkákhoz.

Pontos adatigazítás a TimeSync segítségével

A Phantom 4 RTK a vadonatúj TimeSync technológiával rendelkezik, amely igazodik a repülésvezérlő, a fedélzeti kamera és az RTK modul összes adatához. A tökéletesen összehangolt adatokkal a TimeSync biztosítja, hogy az összes képre alkalmazott metaadatok pontosak legyenek az RTK pozíciós adatok alapján.

Kiváló minőségű és pontos képalkotó rendszer

A Phantom 4 RTK a standard 1 hüvelykes CMOS szenzort tartalmaz, amely megtalálható a Phantom 4 Pro-ban, de módosítva lett az RTK leképezési alkalmazásokhoz. Felismerve, hogy minden egyes lencse gyártási változatokkal rendelkezik, minden lencse egy szigorú kalibrálási folyamaton megy keresztül, amely a kép torzításait méri és torzítási paramétereket alkalmaz minden olyan kép metaadatába, amelyet a kamera rögzít. Ez azt jelenti, hogy az utófeldolgozás egyedülálló minden kamera esetében.

Egy dedikált vezérlő

Első pillantásra a Phantom4 RTK vezérlője ugyanolyan vezérlőnek tűnik, mint a Phantom 4 Pro-é, de néhány frissítéssel rendelkezik, hogy jobban működjön a feladatok leképezéséhez. Tartalmaz egy microSD slotot az utófeldolgozásra vonatkozó felmérési adatok tárolásához. A felhasználóknak lehetőségük van egy 4G dongle használatára is, hogy az RTK pozícionálási adatokat az internethez az NTRIP (Hálózati szállítás az RTCM internetes protokollon keresztül) csatlakoztassa. Végül a vezérlő előre telepítve van a GS RTK alkalmazással, amely egyszerűen megoldható megoldást nyújt a térképészeti küldetések tervezésére és végrehajtására. A vezérlőt több repülőgépes koordinációra tervezték. Legfeljebb 5 drón vezérelhető egy távirányítóval, lehetővé téve egy drón pilóta számára, hogy szabályos flottát vezéreljen a kivételesen nagy térképi projektekhez.

Könnyű repülési tervezés és intelligens kivitel

A GS RTK alkalmazást kifejezetten a Phantom 4 RTK drónhoz tervezték. A KML-fájlok beilleszthetők az alkalmazásba, mielőtt a mezőbe lépnének, és a felmérés háttereként használhatók fel. A terepen a GS RTK két tervezési módot kínál: a fotogrammetria és az útpont repülése. Ezek a módok lehetővé teszik, hogy átfedje a célfelhúzási területet a KML-fájlokon, pontosan meghatározva a drón repülésének útvonalát, miközben beállítja a leképezési paramétereket, például az átfedések arányát, magasságát, fényképezőparamétereit és sebességét. Az alkalmazást az egyszerű használat érdekében tervezték, és a DJI arra számít, hogy az új felhasználók néhány perc alatt elsajátítják a kezelést.

Zökkenőmentes video feed

A Phantom 4 RTK a DJI OcuSync védjegyével rendelkezik, amely lehetővé teszi a kiváló minőségű és alacsony késleltetésű videó továbbítását legfeljebb 7 km távolságban. Ez a kiterjesztett tartomány a tökéletes megoldás a nagyméretű feltérképezési projektekhez.

Kompatibilitás a D-RTK2 mobil állomással

A D-RTK2 mobilállomások segítségével még jobb térképezési eredményeket érhet el, amely tökéletesen illeszkedik a Phantom 4 RTK-hoz. A D-RTK2 támogatja a Phantom 4 RTK-t úgy, hogy centiméteres pontossággal biztosítja a távolságkülönbséget. Az OcuSync-hez hasonlóan a D-RTK2 gyors és pontos pozícióadatokat szolgáltat minden állapotban.

Mobil SDK támogatás

A DJI Mobile SDK egy szoftverfejlesztő készlet, amely lehetővé teszi a fejlesztők számára a DJI termékek funkcióinak és képességeinek elérését. A Phantom 4 RTK Mobile SDK támogatással készült, hogy a felhasználók személyre szabott automatizált funkciókat hozzanak létre a drón repülésvezérlésére, kamerájára és az érzékelők sorába.
