Leírás
A DJI SDR Transmission Combo egy professzionális, nagy stabilitású vezeték nélküli videóátviteli rendszer, amely a szoftveresen definiált rádiótechnológiát az SDR és Wi-Fi videóátviteli módokkal ötvözi. Nagy hatótávolságot, magas bitrátát, alacsony késleltetést és rugalmas monitorozási lehetőségeket kínál forgatásokhoz, élő közvetítésekhez és összetett produkciós munkafolyamatokhoz.
A DJI SDR Transmission SDR és Wi-Fi videóátviteli módokat egyaránt használ, így rugalmasan alkalmazkodik a professzionális forgatások és az ideiglenes megfigyelési feladatok eltérő igényeihez.
A rendszer 650%-kal megnövelt átviteli távolságot, 67%-kal megnövelt átviteli bitrátát és 30%-kal javult átviteli késleltetést kínál, így stabilabb és hatékonyabb munkát tesz lehetővé.
Broadcast módban minden adó korlátlan számú vevőhöz csatlakozhat, így a rendező, operatőr, ügyfél vagy DIT-csapat egyszerre élvezheti a magas minőségű megfigyelést.
A szoftveresen definiált rádiótechnológiára épülő DJI SDR Transmission SDR és Wi-Fi videóátviteli módokat egyaránt használ. Az SDR technológia teljesen új szintre emeli a videoátviteli teljesítményt, és fokozott stabilitást, interferenciaállóságot és áthatolási képességeket kínál.
Az ideiglenes megfigyelést igénylő esetekben a DJI SDR Transmission Wi-Fi átvitelt is lehetővé tesz, hogy a csapatok számára nagyobb rugalmasságot biztosítson. Ez a kettős működés különösen hasznos olyan produkciós környezetben, ahol a gyors telepítés, az egyszerű monitorozás és a megbízható jelátvitel egyaránt kulcsfontosságú.
A kétféle átviteli mód lehetővé teszi, hogy a munkafolyamat a környezethez és az adott forgatási igényekhez igazodjon.
A nagyobb hatótáv még kiterjedt, dinamikus helyszíneken is kiszámítható, stabil kapcsolatot biztosít.
A magasabb bitráta részletgazdagabb, folyamatosabb megfigyelést tesz lehetővé a stáb minden résztvevője számára.
Az alacsonyabb késleltetés pontosabb visszajelzést és gördülékenyebb együttműködést biztosít a forgatáson.
A DJI SDR átvitel akár 3 km-ig is eljuthat, ami nagy kiterjedésű, dinamikus filmforgatási forgatókönyveket tesz lehetővé. A kiváló behatolási képességekkel párosulva megfelel a helyszíni élő közvetítési megfigyelési igényeknek különböző összetett forgatókönyvekben.
A DJI SDR Transmission támogatja az 1080p/60fps élő közvetítést, akár 20 Mbps-os bitrátával, biztosítva a zökkenőmentes megfigyelést és együttműködést. Ez ideális választás professzionális operatőri munkához, helyszíni ellenőrzéshez és valós idejű döntéshozatalhoz.
A DJI SDR Transmission támogatja a zökkenőmentes automatikus frekvenciaugrást a 2,4 GHz-es, 5,8 GHz-es és DFS frekvenciasávokban. Interferencia esetén automatikusan át tud váltani az optimális csatornára, könnyedén megbirkózva az összetett környezeti kihívásokkal.
Broadcast üzemmódban minden adó korlátlan számú vevőhöz csatlakozhat, így több együttműködő számára biztosít kiváló minőségű felügyeleti élményt, és megfelel a különböző szakmai szerepek független felügyeleti igényeinek.
A mindössze 35 ms minimális késleltetés zökkenőmentes felügyeletet és hatékony együttműködést biztosít. Ez különösen hasznos mozgó kamerás feladatoknál, gimbal használatnál és olyan helyzetekben, ahol a kép valós idejű értékelése elengedhetetlen.
A DJI SDR Transmission támogatja a metaadatok SDI-n keresztüli továbbítását a mainstream mozifilmes kamerákról, például az ARRI-ról és a RED-ről. Ez a rendezők, operatőrök és DIT-csapatok számára gyors hozzáférést biztosít a részletes forgatási információkhoz valós időben.
A DJI SDR Transmission lehetővé teszi az egyszemélyes, valós idejű kommunikációt a vevő és az adó között, így bármikor zökkenőmentes beszélgetést tesz lehetővé az operatőr és a rendező vagy az ügyfél között.
Könnyű kialakításával és a könnyű tárolás érdekében összecsukható antennáival egyetlen adó vagy vevő körülbelül 145 g súlyú. Ez nemcsak a hordozhatóságot biztosítja, hanem különböző szerelési módszereket is támogat, így a helyszíni igények széles körét kielégíti.
A DJI SDR Transmission többféle megfigyelési módszert támogat, és egyszerre három SDR jelet és két Wi-Fi jelet képes kiadni. A vevő SDI/HDMI-n keresztül képes kimenetet adni a monitorokra.
Emellett az adó lehetővé teszi az okostelefonokhoz vagy táblagépekhez való közvetlen csatlakozást Wi-Fi-n keresztül, így költséghatékony, kétcsatornás megfigyelési élményt kínál vevőkészülék nélkül.
Ezen felül a DJI SDR Transmission egy USB-C kimeneti felügyeleti módszert is bevezet, amely a stabilitást a kényelemmel ötvözi. A felhasználók egy USB-C kábellel csatlakoztathatják a vevőt egy okostelefonhoz vagy táblagéphez a zökkenőmentes és stabil monitorozás érdekében.
Amikor a DJI SDR Transmission a DJI Ronin alkalmazáshoz van csatlakoztatva Broadcast módban, a felhasználók zökkenőmentesen válthatnak a kameraindexek között az alkalmazáson belül, kielégítve a különböző kameranézetek megfigyelési igényeit.
Az alkalmazás támogatja a helyi rögzítést, és a rögzített tartalom a lejátszási oldalon megtekinthető.
Az alkalmazás támogatja a főáramú felügyeleti segédeszközöket, mint például a LUT, a csúcsérték, a hullámforma és a hamis szín, professzionális felügyeleti élményt nyújtva.
Az integrált tápegység kialakításának köszönhetően a DJI RS 4 Pro, a DJI RS 4 vagy a DJI RS 3 Pro esetén az adó a gimbalra szerelhető és közvetlenül arról táplálható, így nincs szükség külön akkumulátorra.
Az adó és a vevő egyaránt támogatja az ipari szabványú NP-F akkumulátorokat, amelyek 6,8 és 8,4 V közötti feszültséget biztosítanak.
A DJI SDR adás megnövelt kompatibilitással rendelkezik. Egy szabványos PD protokollú töltőn keresztül táplálható, 9 V-os és 2 A névleges USB-C tápbemenettel.
A DJI SDR Transmission Combo ideális választás azoknak a filmes, broadcast és tartalomgyártó csapatoknak, akik megbízható, nagy hatótávolságú, alacsony késleltetésű és rugalmas videóátviteli megoldást keresnek. Az SDR technológia, a Wi-Fi alapú monitorozás, a többcsatornás kimenet, a professzionális metaadatkezelés, a Ronin alkalmazás támogatása és a sokoldalú tápellátási lehetőségek együtt egy olyan rendszert alkotnak, amely hatékonyan illeszkedik a mai mobil és stúdió környezetű produkciók igényeihez.

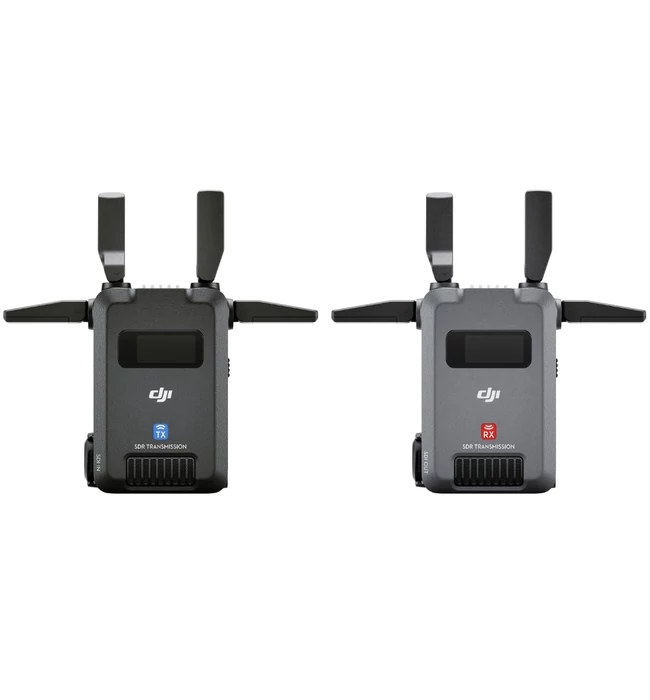

DJI SDR Transmission Combo
SDR és Wi-Fi egy rendszerben
Megnövelt teljesítmény
Többszereplős monitorozás
Professzionális DJI videóátvitel fejlett SDR technológiával
Kilométerszintű átvitel és nagy bitrátájú Full HD monitorozás
Kilométerszintű átvitel, robusztus működés
20Mbps nagy bitrátájú, 1080p FHD képminőség
Zökkenőmentes automatikus frekvenciaugrás
Korlátlan számú vevőegység
További funkciók a professzionális produkciókhoz
35 milliszekundumos, alacsony késleltetésű átvitel
Metaadatátvitel professzionális felhasználási esetekhez
Kommunikáció hanghívással
Kompakt, könnyű, hordozható
Innovatív USB-C port és változatos felügyeleti módszerek
Újonnan frissített DJI Ronin alkalmazás
Kameraindex váltás
Helyi felvétel és lejátszás
Többféle felügyeleti lehetőség

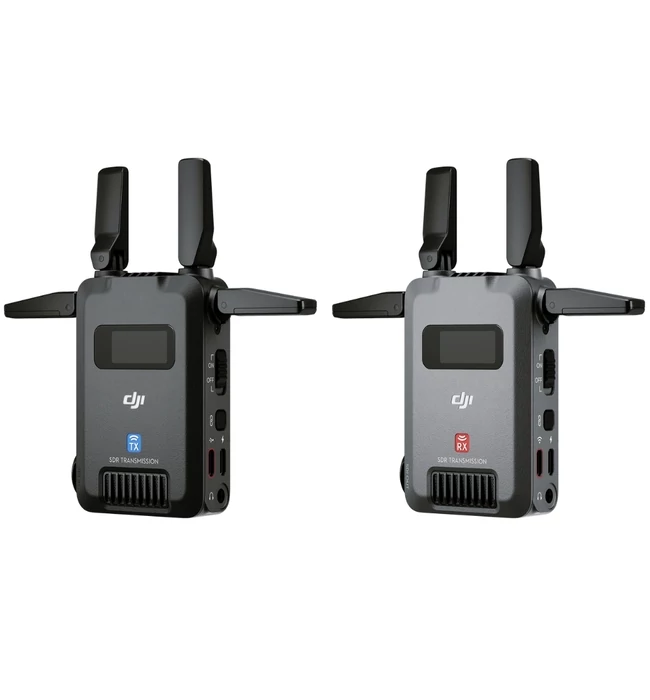

Portok és csatlakozási lehetőségek
A DJI SDR átviteli adókészülék portjai
DJI SDR adás-vevő portok
Sokoldalú, az Ön igényeihez igazított tápellátási lehetőségek
Gimbal tápellátás
NP-F tápegység
USB-C tápegység
DJI SDR Transmission Combo a modern forgatási munkafolyamatokhoz

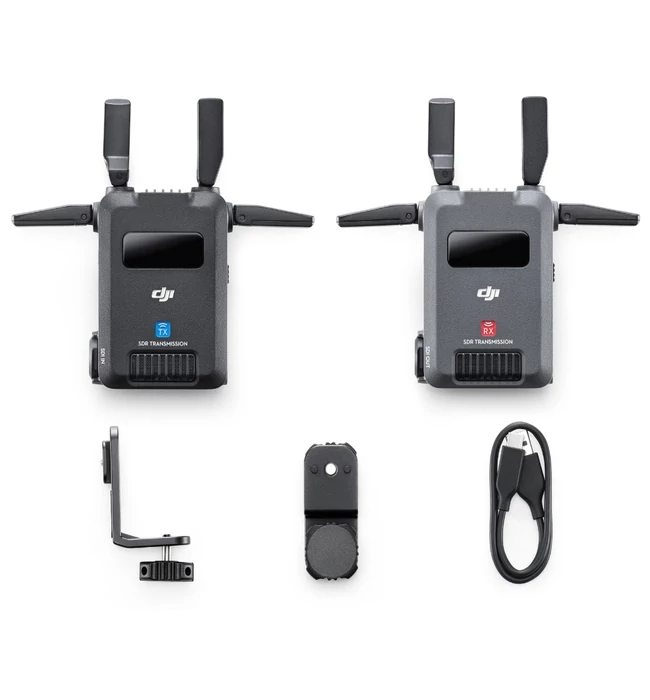

In the Box
- DJI SDR Transmission Transmitter (TX) x1
- DJI SDR Transmission Receiver (RX) x1
- USB-A to USB-C Cable (43 cm) x1
- TX Camera Mounting Adapter Plate x1
- TX Gimbal Mounting Adapter Plate x1
Paraméterek
| Adó | |
| Súly | kb. 145 g (antennákkal együtt) |
| Méretek | 86,5×64×32 mm (H×Sz×Ma, antennák nélkül) |
| Portok | SDI bemeneti port, HDMI bemeneti port, 3,5 mm-es sztereó jack, USB-C firmware frissítés |
| Port, USB-C táp és gimbal kommunikációs port | |
| Működési frekvencia | SDR működési frekvencia, nem DFS frekvenciasáv:, 2,4000-2,4835 GHz, 5,725-5,850 GHz, DFS frekvenciasáv:, 5,470-5,725 GHz, 5,8 GHz egyes országokban/régiókban tilos. További információért tekintse meg a helyi törvényeket és előírásokat. 5,600-5,650 GHz nincs használatban, Wi-Fi működési frekvencia:2,4000-2,4835 GHz, 5,150-5,250 GHz |
| Adóteljesítmény (EIRP) | SDR:2,4000-2,4835 GHz:< 20 dBm (SRRC/CE/MIC), 5,470-5,725 GHz:< 23 |
| dBm (CE/MIC), 5,725-5,850 GHz | < 14 dBm (CE), ＜30 dBm (SRRC), Wi-Fi:2,4000-2,4835 GHz:< 20 |
| dBm (SRRC/CE/MIC), 5,150–5,250 GHz | < 23 dBm (SRRC/CE/MIC) |
| Wi-Fi protokoll | 802.11b/a/g/n/ac/ax, 2×2 MIMO Wi-Fi támogatás |
| Maximális sávszélesség | SDR:20 MHz, Wi-Fi:20 MHz |
| Maximális bitsebesség | SDR:20 Mbps, Wi-Fi:8 Mbps |
| Teljesítményfelvétel | 8,2 W, 25°C (77°F) szobahőmérsékleten mérve, Vezérlő módban csatlakoztatva |
| körülbelül 10 méter távolságra, 1T1R beállításban, kikapcsolt Wi-Fi mellett, PD tápellátást használva." | |
| Tápegység | 1. típusú USB-C tápegység:9 V, 2 A (PD protokoll), USB-C 2. típusú tápegység:6,8–17,2 V DC, |
| NP-F akkumulátoros tápfeszültség | 6,8-8,4 V |
| Bemeneti videó formátum | 1080p:23.98/24/25/29.97/30/50/59.94/60fps, 1080i:50/50.94/60fps (1080i nem |
| Broadcast módban elérhető), 720p | 50/59.94/60fps |
| Bemeneti audio formátum | SDI beágyazott, HDMI beágyazott |
| Videó átviteli rendszer | SDR + Wi-Fi |
| Videó átviteli késleltetés | SDR:80 ms* (beleértve a kamera és a képernyő megjelenítési késleltetését), 35 ms* (kivéve |
| kamera és képernyő megjelenítési késleltetése), Wi-Fi | 110 ms**, * 1080p/60fps videó rögzítésekor mérve |
| A közvetítési mód kikapcsolva, ** 1080p/60fps videó rögzítésekor mérve." | |
| Videó kódolási formátuma | H.264 |
| Maximális átviteli távolság | SDR:2 km (CE/SRRC/MIC), Wi-Fi:200 m |
| Üzemi hőmérséklet | -10° - 40° C (14° - 104° F) |
| Vevő | |
| Súly | kb. 145 g (antennákkal együtt), |
| Méretek | 86,5×64×32 mm (H×Sz×Ma, antennák nélkül) |
| Portok | SDI kimeneti port, HDMI kimeneti port, 3,5 mm-es sztereó jack, USB-C firmware frissítés és videó kimeneti port, |
| USB-C tápcsatlakozó | |
| Működési frekvencia | SDR működési frekvencia, nem DFS frekvenciasáv:2,4000-2,4835 GHz, 5,725-5,850 |
| GHz, 5,8 GHz egyes országokban/régiókban tilos. További információért tekintse meg a helyi törvényeket és előírásokat. | |
| Adóteljesítmény (EIRP) | SDR:2,4000–2,4835 GHz:< 20 dBm (SRRC/CE/MIC), 5,725–5,850 GHz:< 14 dBm (CE), |
| < 23 dBm (SRRC) | |
| Maximális sávszélesség | 20 MHz |
| Maximális bitsebesség | 20 Mbps, Control módban mérve, a Broadcast mód kikapcsolva." |
| Teljesítményfelvétel | 8,3 W, 25°C (77°F) szobahőmérsékleten mérve, Vezérlő módban csatlakoztatva |
| körülbelül 10 méter távolságra, 1T1R beállításban, kikapcsolt Wi-Fi mellett, PD tápellátást használva." | |
| Tápegység | 1. típusú USB-C tápegység:9 V, 2 A (PD protokoll), USB-C 2. típusú tápegység:6,8–17,2 V DC, |
| NP-F akkumulátoros tápfeszültség | 6,8-8,4 V |
| Kimeneti videó formátum | 1080p:23.98/24/25/29.97/30/50/59.94/60fps, 1080i:50/50.94/60fps (1080i nem |
| Broadcast módban elérhető), 720p | 50/59.94/60fps |
| Kimeneti audio formátum | PCM |
| Videó átviteli rendszer | SDR |
| Videó átviteli késleltetés | 80 ms (beleértve a kamera és a képernyő megjelenítési késleltetését), 35 ms (kivéve a kamerát és |
| képernyőmegjelenítési késleltetés), 1080p/60fps videó rögzítésekor mérve, kikapcsolt Broadcast mód mellett. | |
| Videó kódolási formátuma | H.264 |
| Maximális átviteli távolság | 2 km (CE/SRRC/MIC), Control módban mérve, a Broadcast mód kikapcsolt állapotában. |
| Üzemi hőmérséklet | -10° - 40° C (14° - 104° F) |
