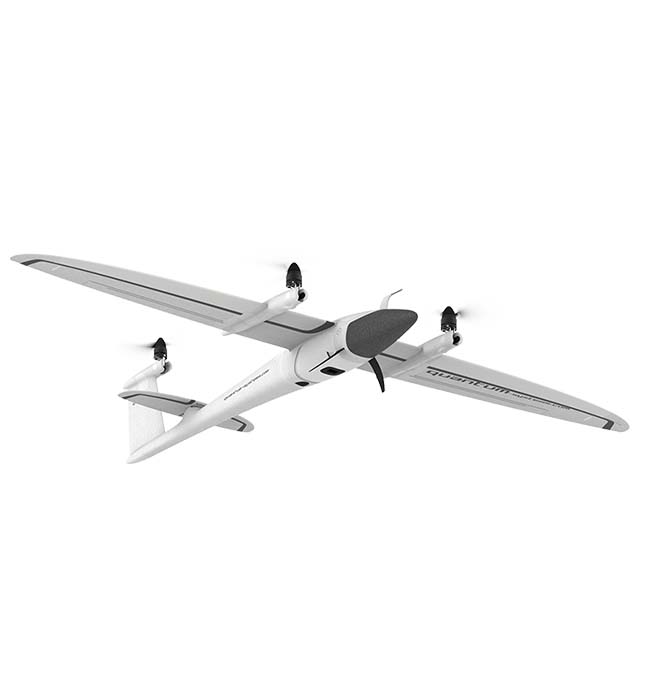

Trinity F90+ LiDAR
Több átszállási adat rövid idő alatt, hátrányok nélkül
Akár a mezőgazdasági szektorban, akár a bányászati tevékenységben, vagy az ipari létesítmények és az építési folyamatok ellenőrzése során, nagyon rövid idő alatt és sokkal gyorsabban több adat rögzíthető, mint a hagyományos rendszerekkel korábban lehetséges volt.
A Trinity F90+ hosszabb repülési idővel és akár 20-szor nagyobb lefedettséggel mutatja be előnyeit a klasszikus multikopterekhez és más merevszárnyú drónokhoz képest. Minél nagyobb a felüljáró terület, annál hatékonyabb és vonzóbb a Trinity F90 + drón használata.
Tökéletesen integrált kamera – könnyen hozzáférhető és cserélhető
Nincsenek szokatlan leszállások
A kemény landolást mindig kerülni kell. Feltétlenül bízunk a függőleges fel- és leszállásban (VTOL), hogy garantáljuk a zökkenőmentes leszállást és ezáltal a hosszú élettartamot. Ezenkívül a futómű gondoskodik az alkatrészek biztonságáról, további rugalmasságot biztosítva.
Könnyű hozzáférés az adataihoz
A külső kártyanyílásokon keresztül könnyen hozzáférhet a rögzített adatokhoz. Ha kifinomultabb tárolási megoldásokra van szükség, rakterünk elegendő helyet biztosít számukra.
Könnyű rakománycsere
A hasznos terhek másodpercek alatt könnyen cserélhetők. Nincs szükség szerszámra, és az érzékelők nagyon jól integráltak, hogy megkönnyítsék a küldetés tervezését.
A hasznos terhek amortizációja
A legjobb képminőség biztosítása érdekében az összes kamera repülés közben rezgéscsillapított.
A Quantum-Systems bemutatja a geomatikai minőségű, nagy sebességű szkennelő LiDAR Qube 240-et – YellowScan technológiával
Qube 240, egy kicsi és erős LiDAR érzékelő a Trinity F90+ UAS-hoz
A Qube 240 LiDAR érzékelő a YellowScan Mapper+ LiDAR szkennert örökli. Ez volt az első integráció a Tron UAS platformunkba 2017-ben. A miniatürizálás és a teljesítmény-javítás terén elért előrelépések jelentősen kisebb mérettényezővel növelték a hatótávolságot és a pontosságot. Ez lenyűgözően tükröződik a teljes rendszer több mint 50%-os költségcsökkentésében.
Geomatikai minőségű LiDAR megoldás egyetlen forrásból
A Qube 240 LiDAR alapvető információkat nyújt a felméréshez és térképezéshez, mivel másodpercenként 240 000 távolságmérésen keresztül pontos 3D-s képet készít a folyamat környezetéről.
Az integrált Applanix APX15 INS segítségével kiemelkedő abszolút pontosság érhető el.
Olyan pontosságról beszélhetünk, amely korábban csak a felső árszegmens LiDAR Systemseivel volt elérhető. Az egyszerű kezelés és a felhasználóbarát integráció meggyőzi az ügyfeleket.
A nyers adatok gyors és egyszerű feldolgozása további előnyt jelent.
A megoldáshoz YellowScan CloudStation szoftver tartozik, amely egy adaptált változatban található, 1 éves előfizetési licenccel.
Az UAV-k fedélzeti használatához ideális alkalmazások
- Villamos vezeték felmérése és térképezése
- Erdészeti és mezőgazdasági felmérés és térképezés
- Mobil felmérés és térképezés
A Qube 240 LiDAR jellemzői
- Geomatics Grade LiDAR
- 1. osztály (szembiztos)
- Hullámhossz: 905 nm
- Maximális magasság: 140 m AGL
- Pontosság: 1,8-2,5 cm
- Pontosság: < 3 cm
- Szkenner látómezeje: 70°
- 240 000 lövés másodpercenként
- Pontsűrűség @100m: 50-100 pont/m²
- Multi-echo technológia: akár 3 visszhang felvételenként
- Applanix POSPacTM UAV, GNSS és INS szoftver PPK-hoz
- Qube240 adatfeldolgozó szoftver felmérési minőségű LAS fájlok generálásához.
QBase3D – Intuitív küldetéstervezés
A küldetéstervező szoftver a fő interfész a felhasználó és a drón között. A QBase3D egyszerű és intuitív tervezést kínál fejlett funkciókkal kombinálva a professzionális felhasználók számára.
3D tervezés a nagyobb biztonság érdekében
Az integrált 3D-s nézetnek köszönhetően hatékony eszközt biztosítunk a pontosabb tervezéshez és a tökéletes áttekintés megtartásához repülés közben. Intuitív és praktikus.
Legyen naprakész a legújabb frissítésekkel
A QBase 3D egy folyamatosan fejlődő termék. Az összes Quantum-Systems UAV, valamint maga a Qbase3D folyamatos rendszerfrissítése garantálja a maximális biztonságot a jövőben.
Egy szoftver – Több alkalmazhatósági forgatókönyv
A Quantum-System UAV-k a QBase3D-vel kombinálva segítik a földmérőket, a gazdálkodókat, a tudósokat, a munkásokat, az építőmérnököket és a geológusokat, hogy a munkájukra összpontosítsanak, lehetővé téve számukra a könnyű repülést.
Egyszerű és gyors
A QBase 3D-nek köszönhetően a küldetéssel kapcsolatos összes szakasz a tervezéstől a repülésig intuitív módon végrehajtható.
Optimalizálja a képminőséget az aluláteresztő szűrőeffektus-vezérléssel a felvételi szándéktól/körülményektől függően.
A QBase 3D használata az egyetlen módja annak, hogy előre megtervezzük a Quantum-System UAV-k légi átrepülési küldetését.
A QBase 3D a repülési terület alapján automatikusan generál hatékony repülési útvonalakat, a küldetés paraméterei pedig néhány kattintással meghatározhatók. Teljes ellenőrzése alatt áll a légi átrepülési küldetés felett, és az érdeklődési terület teljes lefedettsége garantált.
A QBase 3D valós idejű információkat biztosít az UAV-ról, például magasságról, sebességről, tájolásról és az akkumulátor állapotáról, ami a küldetés telemetriai adataival együtt segíti a pilótát, hogy mindig tisztában legyen az eseményekkel.
PPK képességek minden helyzetben
PPK pontosság földmérési szinten
A PPK és az RTK (utófeldolgozási kinematika és valós idejű kinematika) azok az algoritmusok, amelyek lehetővé teszik a felhasználó számára, hogy a legtöbb GNSS-hibát törölje két egymáshoz kellően közeli vevő adatainak feldolgozásával.
Ugyanazok a hibák, mint a legtöbb hibaforrás, mint például az ionoszférikus és troposzférikus hatás a jelátvitelre, a műholdas efemeridek és az órahibák.
Ahogy a nevek is sugallják, az RTK valós időben, a PPK – utófeldolgozásban történik.
Megfelelő alkalmazás esetén ezek az algoritmusok néhány méterről (az önálló GNSS vevőkre jellemző) centiméterekre csökkentik a helymeghatározási hibákat.
Az iBase egy GNSS referenciaállomás. Automatikusan rögzíti a földi GNSS referenciaméréseket egy micro SD kártyán lévő fájlba. Ez a fájl lehetővé teszi a QBase3D számára, hogy 2-5 cm-es abszolút pontossággal PPK-feldolgozást végezzen az elrepülésből gyűjtött adatokon.
Miért a Trinity F90+?
Könnyű és biztonságos kezelés
Elég egyetlen gombnyomás, és a drón elvégzi a rábízott feladatát. A távirányító minimalista kialakítású, nincsenek zavaró gombok és kapcsolók. A TrinityF90+ és a távirányító tökéletesen együttműködik, így automatikusan elvégzi a munkát, miközben vészhelyzeti átvételi funkciókat is biztosít.
A Quantum kifinomult elektromos VTOL kialakításának köszönhetően befektetését soha nem fenyegeti az elhibázott kézi indítás vagy a szokatlan hasraszállás.
Kategóriájában a leghosszabb repülési idő
A sikló üzemmódra váltás lehetősége lehetővé teszi a TrinityF90+ drón számára, hogy közvetlenül profitáljon a repülési idő jelentős javulásából. Sok órát töltöttünk a szárny geometriájának optimalizálásával, hogy a siklási arányt elképesztő 14:1 arányra növeljük!
A speciálisan a hátsó törzsben kialakított egyetlen motor használata messze meghaladja a jelenlegi ipari UAV-k repülési idejét, minimálisra csökkentve az energiafogyasztást.
Megbízható és integrált kialakítás
A TrinityF90+-t úgy terveztük, hogy megfeleljen a professzionális elvárásoknak. A nulláról indultunk egy erőteljes integrált ipari termékre gondolva.
Az eredmény minden részletében látható, mint például az optimalizált elektromos architektúra, a hatékony kamerarekesz vagy a külső burkolat sima felülete. Valóban a német mérnöki tudomány legjavát képviseli.
A TrinityF90+ „ready to fly” (RTF) öntött hordtáskában érkezik, amely elegendő helyet biztosít az egész csomag számára, és két opcionális akkumulátorcsomag, kiegészítők és egy laptop hozzáadásához.
A kényelmes szállítási lehetőségekkel ellátott párnázott táska megkönnyíti a drón szállítását a legtávolabbi működési területre. 100x83x27cm-es méretében könnyen tárolható.
In The Box
- Trinity F90+ drón (nincs összeszerelve)
- Trinity F90+ kézikönyv
- Trinity F90+ akkumulátor
- Trinity F90+ hordtáska
- F90+ töltőállomás
- iBase készlet és tartozékok
- ACSL + kábelek és tartozékok
- Qbase modem
- Qbase szoftver (1 éves előfizetés)
- Puha UAV Trinity
- Ublox GNSS antenna
- Távirányító + kábelek
- Akkumulátorcsomag x2
- Fix szárnyú képzés
- LiDAR képzés
- LiDAR Qube 240 kamera
- Applanic PosPac (1 éves előfizetés)
Paraméterek
Súly | 2Kg-25Kg |
Repülési idő | >35min |
Termék típusok | Drónok |
Szín | |
Hatótáv | 4000m-9000m |
Maximális súly | 5,0 kg (11,0 font) |
Max. Repülési idő | 90+ perc |
Max. Hatáskör | Terület 100 km = 700 ha |
Maximális repülési magasság (MSL) | 4500 m |
Vezérlési és vezérlési hatótávolság | 5 – 7,5 km |
Teherbírás (rekesszel) | max. 700 g |
Optimális sebesség | 17 m/s (33 kn) |
Széltűrés (földön) | akár 9 m/s (17,5 kn) |
Széltűrés (utazáskor) | 12 m/s (23,3 kn) |
Működési hőmérséklet-tartomány | -12 °C és 50 °C között, (10,4 °F és 122 °F között) |
Szárnyfesztávolság | 2394 m (7,85 láb) |
Hordtáska mérete | 1002 x 830 x 270 mm, (39,4 x 32,7 x 10,6 hüvelyk) |
Hordtáska Súly | (3 elem) 22,3 kg (49,1 font) |
