DJI Matrice 400 - LiDAR Scanning Pack
DJI Matrice 400 - LiDAR Scanning Pack - Részletes világmodell professzionális szinten!
A DJI Zenmuse L2 LiDAR szenzor és a nagy pontosságú DJI D-RTK 3 állomás segítségével ez a csomag lehetővé teszi részletes 3D modellek létrehozását még a legnehezebb terepen is. A csomag tartalmazza a professzionális DJI Matrice 400 drónt, a DJI TB100 intelligens akkumulátort, a DJI BS100 intelligens töltőállomást, a DJI Zenmuse L2 szenzort, a DJI D-RTK 3 intelligens állomást és az állomás állványát is.

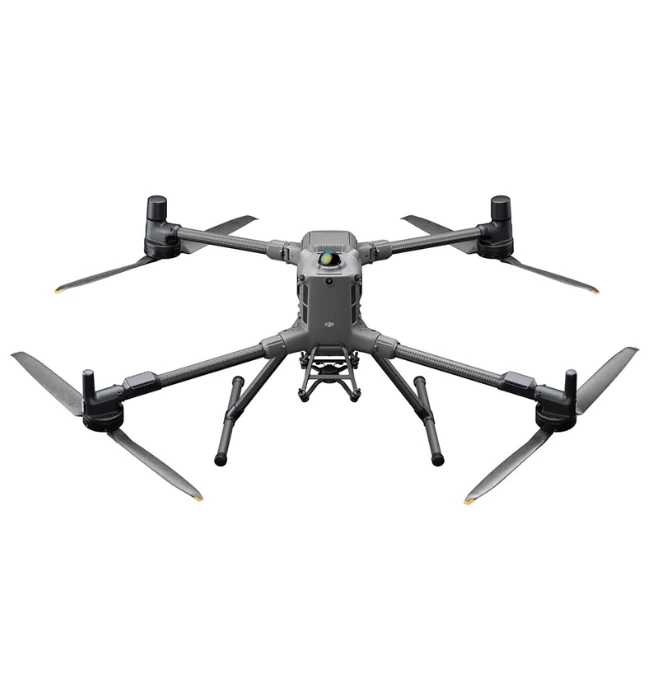

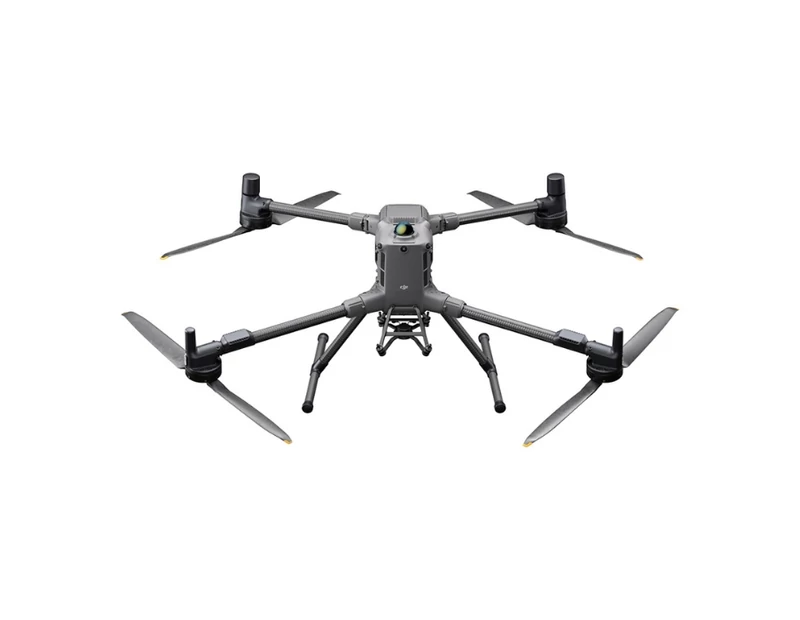

A DJI Matrice 400, a DJI vállalati zászlóshajó drónplatformja lenyűgöző, akár 59 perces repülési időt kínál, akár 6 kg-os hasznos teherbírással, valamint beépített forgó LiDAR-ral és mmWave radarral a nagyfeszültségű vezetékek szintjén működő akadályérzékeléshez. Támogatja az O4 Enterprise fejlett videóátvitelt és a Légi Átjátszó Videóátvitelt, amelyek biztonságosabb kezelést és könnyebb irányítást tesznek lehetővé. A Smart Detection funkció, valamint a vizuális és hőkamerás képalkotás, kiterjesztett valóság (AR) vetítés, hajóról történő fel- és leszállás, valamint az automatizált funkciók révén a Matrice 400 kiemelkedően teljesít vészhelyzeti bevetéseken, elektromos hálózat ellenőrzéseknél, térképezésnél és az építőiparban (AEC).
Hosszú repülési idő, nagy sebességű teljesítmény
A Matrice 400 kiváló repülési teljesítményt nyújt: akár 59 perc előrehaladó repülést hasznos teherrel, és 53 perc lebegési időt. Ez megbízható eszközzé teszi hosszantartó és folyamatos műveletekhez, például keresési-mentési, tűzoltási vagy nagyszabású térképezési feladatokhoz. Akár 25 m/s sebességgel is képes repülni, és közben nagy akadályokat (pl. épületek, hegyek) is képes elkerülni.
Többféle teher, többféle felhasználási terület
A Matrice 400 erős teherbírása lehetővé teszi, hogy különféle alkalmazások igényeit kielégítse. Akár 6 kg hasznos terhelést képes szállítani, támogatva az egy vagy kettős alsó gimbal közötti gyors váltást, valamint egy harmadik gimbal csatlakozót is kínál az alsó oldalon a rugalmasság növelésére. A gép 4 külső E-Port V2 csatlakozóval van felszerelve, így egyszerre akár 7 hasznos teher is felszerelhető.
Kompatibilis például a Zenmuse H30 sorozattal, L2-vel, P1-el, S1 reflektorral, V1 hangszóróval, Manifold 3-mal, valamint harmadik féltől származó kiegészítőkkel, amelyekkel a DJI ökoszisztéma teljes potenciálja kiaknázható.
Kihívásokra tervezve
A Matrice 400 IP55 védelmi besorolással rendelkezik, így megbízhatóan működik poros vagy esős környezetben is. -20 °C és +50 °C (-4 °F és 122 °F) közötti hőmérséklettartományban is stabilan teljesít.
Vezeték-szintű akadályérzékelés
A Matrice 400 fejlett érzékelőrendszere forgó LiDAR-t, precíziós mmWave radart, valamint színes, gyenge fényviszonyokra optimalizált halszemoptikás szenzorokat integrál. Képes kis méretű akadályok – például nagyfeszültségű vezetékek – észlelésére hegyvidéki terepen, akár sötétben is. Átlát az esőn és ködön, így biztonságosabb működést biztosít zord időjárásban.
O4 Enterprise Fejlett Videóátviteli Rendszer
A drón tíz antennát, míg a vezérlő nagy nyereségű fázisvezérelt antennarendszert használ, így az O4 Enterprise rendszer akár 20 km-es (EU) képátvitelt tesz lehetővé.
Támogatja az alacsony frekvenciájú (sub2G) sávot, és ha két DJI Cellular Dongle 2 eszközt csatlakoztatunk, automatikusan vált a legjobb hálózatra, még városi interferenciával vagy távoli területen is.
Beépített átjátszó modul
A Matrice 400 beépített átjátszó modullal rendelkezik. Egy másik Matrice 400-zal párosítva az egyik drón magasra emelkedve átjátszóként működik, így jelentősen megnöveli a hatótávot – különösen keresési-mentési vagy hegyi ellenőrzések során.
Precíziós pozícionálás akadályok közelében
A mindenirányú érzékelésnek köszönhetően a Matrice 400 stabilan képes repülni például üvegfelületek, szélturbinák, hídpillérek közelében, illetve biztonságosan visszatérni hegyoldalaktól vagy épületszélektől, még akkor is, ha a visszatérési pont nem frissült.
Színes vizuális segédrendszer
A négy, gyenge fényviszonyokra optimalizált halszemoptikás szenzor biztosítja a teljes színes látást, elősegítve a biztonságos repülést.
Intelligens funkciók és hatékonyság
Smart Detection
A Zenmuse H30 sorozat vizuális és hőkamera funkcióival járművek, hajók, emberek detektálhatók keresési vagy rutin műveletek során. Támogatja a rácsfotózást és az intelligens követést is.
AR vetítés
Vezetékellenőrzés során az érzékelőrendszer automatikusan felismeri a vezetékeket és kiterjesztett valóság (AR) vonalakkal jeleníti meg azokat a vezérlő kijelzőjén.
AR térképnézet
Valós időben jeleníti meg az épületek nevét, fontos utak nyomvonalait, akár nappal, akár éjjel.
AR útvonalterv
Valós idejű útvonalelőnézet elérhető hazatérés, akadálykerülés és célrepülés során, valamint AR leszállási árnyék segíti a precíziós landolást.
Élő jelölések
Modellkészítés nélkül lehet pontokat megjelölni, vonalakat húzni, területeket mérni – ezek szinkronizálhatók a DJI FlightHub 2 rendszerrel.
Valós idejű domborzatkövetés
Mind kézi, mind automatizált repülés során a drón képes tartani a konstans földtávolságot, ami segíti a térképezést és a keresési műveleteket.
Hajóról történő fel- és leszállás
Tengeri járőrözéshez és szélturbina-ellenőrzésekhez a Matrice 400 képes mozgó hajóra landolni és onnan felszállni. A fedélzeti mintázatokat felismerve biztonságos és pontos leszállás valósítható meg.
Intelligens repülési módok
-
Cruise – egyenletes repülés
-
FlyTo – célrepülés
-
Smart Track – intelligens követés
-
POI – érdekes pont követése
Egyszerűbb automatizált működés
Vezeték-követés (Zenmuse L2-vel)
A L2 LiDAR segítségével automatikus követés végezhető a légvezetékek mentén, valós idejű akadályérzékeléssel.
Lejtős és geometriai útvonalak
Részletes homlokzatfelméréshez vagy precíziós térképezéshez is használható a DJI Pilot 2 vagy FlightHub 2 alkalmazással.
Iparágakra szabott szoftverek
DJI FlightHub 2
Felület a távoli vezérléshez, élő videókezeléshez, repülési tervek készítéséhez (lejtős, geometriai stb.), több drón egyidejű működtetéséhez.
DJI Terra
Professzionális 2D/3D modellező szoftver fotogrammetriai alapokon, látható és LiDAR-alapú adatfeldolgozással.
DJI Modify
3D modell- és pontfelhő-szerkesztő, mellyel teljes körű légi modellezési munkafolyamat végezhető: felmérés, javítás, megosztás.
Nyílt fejlesztői ökoszisztéma
-
Intelligens algoritmusfejlesztő eszközök
-
PSDK – E-Port V2: 120 W, USB 3.0, bővítőlap
-
MSDK 5 – nyílt forráskódú alkalmazásfejlesztés
-
Cloud API – MQTT-alapú közvetlen kapcsolódás harmadik féltől származó felhőplatformokhoz
-
Nyílt adat-hozzáférés – érzékelők adatainak integrálása egyedi alkalmazásokhoz

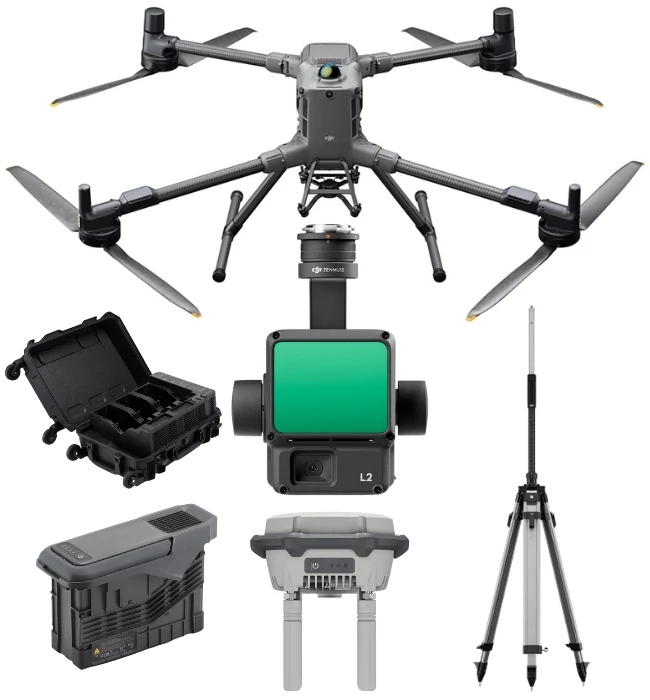

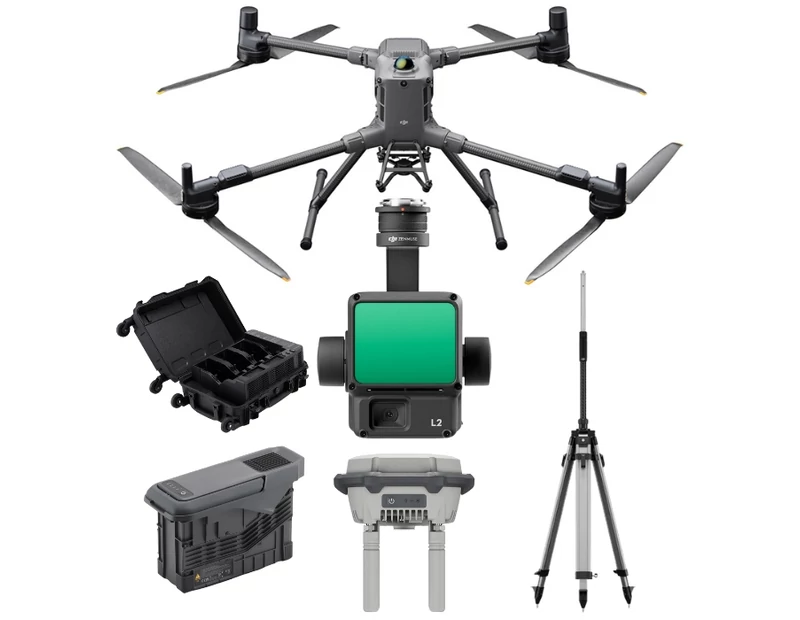

In the Box
- DJI Matrice 400 - Drone Only - 1 Year Care x1
- DJI BS100 Intelligent Charging Station x1
- DJI TB100 Intelligent Flight Battery x1
- DJI Zenmuse L2 Worry-Free Basic Combo (1 Year Care) x1
- DJI D-RTK 3 Multifunctional Station x1
- DJI D-RTK 3 Survey Pole and Tripod Kit x1
Paraméterek
| Súly | 2Kg-25Kg |
| Repülési idő | >35min |
| Termék típusok | Drónok |
| Szín | |
| Hatótáv | >9000m |
| Akadály érzékelő | Minden irányban |
| Felszállósúly (propellerrel) | 5020±20 g (akkumulátor nélkül); 9740±40 g (akkumulátorral) |
| • Maximális felszállósúly | 15,8 kg |
| • Méret | 980×760×480 mm (kinyitva, futóművel); 490×490×480 mm (összecsukva, futómű és gimbal nélkül) |
| • Szállítótok mérete | 779×363×528 mm |
| • Maximális hasznos teher | 6 kg (a tengerszinten, a harmadik gimbal csatlakozón; magasabban csökkenhet – lásd a kézikönyvet) |
| • Propeller mérete | 25 inch |
| • Átlós tengelytáv | 1070 mm |
| • Max. emelkedési sebesség | 10 m/s |
| • Max. süllyedési sebesség | 8 m/s |
| • Max. vízszintes sebesség (tengerszinten, szélcsendben) | 25 m/s |
| • Max. felszállási magasság | 7000 m |
| • Max. repülési idő (szélcsendben) | 59 perc |
| • Max. lebegési idő (szélcsendben) | 53 perc |
| • Max. repülési távolság (szélcsendben) | 49 km |
| • Max. szélállóság | 12 m/s |
| • Max. szögsebesség | Yaw:100°/s |
| • Max. dőlésszög | 35° |
| • Üzemi hőmérséklet | -20° és +50°C között (napfény nélkül) |
| • Műholdas navigáció | GPS + Galileo + BeiDou + GLONASS |
| Repülési pontosság (mérsékelt vagy szélcsendes időben) | |
| • Függőleges | |
| o ±0,1 m (vizuális pozícióval) | |
| o ±0,5 m (műholdas pozícióval) | |
| o ±0,1 m (RTK pozícióval) | |
| • Vízszintes | |
| o ±0,3 m (vizuális pozícióval) | |
| o ±0,5 m (műholdas pozícióval) | |
| o ±0,1 m (RTK pozícióval) | |
| • RTK GNSS pontosság | RTK fix:1 cm + 1 ppm (vízszintes), 1,5 cm + 1 ppm (függőleges) |
| • RTK iránymeghatározás | 2° alatti pontosság |
| • ADS-B In | Kettős antenna, 20 km-ig történő vétellel |
| • Belső tároló | Nincs |
| • Portok | |
| o USB-C Debug port ×1 | USB 2.0 |
| o E-Port V2 ×4 (alul), 120W tápcsatlakozóval | |
| o Cellular Dongle 2 interfész ×2 (alul) | |
| • Propeller modell | 2510F |
| • Fényjelző (Beacon) | Beépített |
| • Védettségi szint | IP55 |
| ________________________________________ | |
| Gimbal | |
| • Max. hasznos teher (egyetlen gimbal csatlakozón) | 1400 g |
| • Max. hasznos teher (dupla csatlakozón) | 950 g |
| • Max. hasznos teher (harmadik csatlakozón) | 3 kg (gyorscsatlakozóval), 6 kg (csavaros rögzítéssel) |
| ________________________________________ | |
| Érzékelőrendszer | |
| • Típus | Körkörös binokuláris látórendszer (színes halszem optikával) |
| • További érzékelők | |
| o Forgó vízszintes LiDAR | |
| o Felső 3D ToF LiDAR | |
| o Lefelé néző infravörös távolságérzékelő | |
| o Hatirányú mmWave radar | |
| Érzékelési tartományok | |
| • Előre / Hátra / Oldalra | |
| o Mérési tartomány | 0,4–21 m (elől és hátul), 0,6–21 m (oldalra) |
| o Érzékelési tartomány | 0,4–200 m |
| o Látószög | 90° vízszintesen és függőlegesen |
| • Lefelé | |
| o Mérési tartomány | 0,5–19 m |
| o FOV | 160° elöl-hátul, 105° bal-jobb |
| LiDAR (forgó) | |
| • Tartomány | 0,5–100 m (100.000 lux mellett, 10% reflexióval) |
| • Villanyvezeték-felismerés | 35 m, 21,6 mm átmérőnél, 30°-os testdőléssel |
| • Látószög | 360° vízszintesen, 58° függőlegesen |
| • Pontsebesség | 520.000 pont/mp |
| • Hullámhossz | 905 nm |
| • Lézerosztály | 1. osztály (szemre biztonságos) |
| Felső 3D ToF LiDAR | |
| • 0,5–25 m, éjszaka, >10% reflexióval | |
| • FOV | 60° minden irányban |
| Lefelé néző infravörös érzékelő | |
| • Tartomány | 0,3–8 m (>10% reflexióval) |
| • FOV | 60° minden irányban |
| mmWave radar | |
| • Villanyvezeték-felismerés | |
| o 36 m (12,5 mm), 50 m (21,6 mm) | |
| • FOV | ±45° vízszintesen és függőlegesen |
| ________________________________________ | |
| FPV Kamera | |
| • Felbontás | 1080p |
| • Látószög | DFOV:150°, HFOV:139,6°, VFOV:95,3° |
| • Képkockasebesség | 30 fps |
| • Éjjellátó | Csillagfény minőségű |
| ________________________________________ | |
| Videóátvitel | |
| • Rendszer | DJI O4 Enterprise Enhanced |
| • Live View minőség | 3 csatorna 1080p@30fps |
| • Átviteli frekvenciák és teljesítmény | |
| o Több frekvenciasáv (902–928 MHz, 2.4 GHz, 5 GHz stb.) | |
| • Maximális távolság (akadálymentes) | 40 km (FCC), 20 km (CE stb.) |
| • Letöltési sebesség | |
| o Standard mód | 80 Mbps |
| o Lejátszás | <25 MBps |
| • Antennák | |
| o WLAN | 6 függőleges, 2 vízszintes |
| o Sub2G | 2 függőleges |
| o 4G | 2T4R |
| ________________________________________ | |
| DJI RC Plus 2 Enterprise Enhanced távirányító | |
| • Videóátvitel | DJI O4 Enterprise |
| • Max. átviteli távolság | 40 km (FCC), 20 km (CE) |
| • Wi-Fi | Dual-band Wi-Fi 6, DBS támogatással |
| • Bluetooth | 5.2 |
| • Kijelző | |
| o Méret | 7,02 inch |
| o Felbontás | 1920 × 1200 |
| o Fényerő | 1400 nits |
| o Érintés | 10 pontos multi-touch |
| • Beépített akkumulátor | 6500 mAh @ 7,2 V (46,8 Wh) |
| • Külső akkumulátor | Opcionális WB37 – 4920 mAh @ 7,6 V (37 Wh) |
| • Töltés | USB-C PD max. 20V/3,25A |
| • Töltési idő | 2 óra |
| • Működési idő | |
| o Belső akkuval | 3,8 óra |
| o Külső akkuval | 3,2 óra |
| • Kimenet | HDMI 1.4 |
| • Hang | Beépített mikrofon, buzzer |
| • Méretek | 268×163×94,5 mm |
| • Súly | 1,15 kg |
| • Operációs rendszer | Android 11 |
| • Csatlakozók | HDMI, SD 3.0, USB-C OTG + PD, USB-A |
| ________________________________________ | |
| Kompatibilitás | |
| • Zenmuse H30, H30T, L2, P1 | |
| • Zenmuse S1 (reflektor), V1 (hangszóró), Manifold 3 | |
| • DJI RC Plus 2 sub2G SDR modul | |
| • DJI Cellular Dongle 2 | |
| • DJI D-RTK 3 és D-RTK 2 állomások | |
| • DJI X-Port | |
| • DJI E-Port V2 fejlesztői és koaxiális készletek | |
| • DJI Skyport V3 adapter és kábelkészletek |
