Yuneec H520E RTK

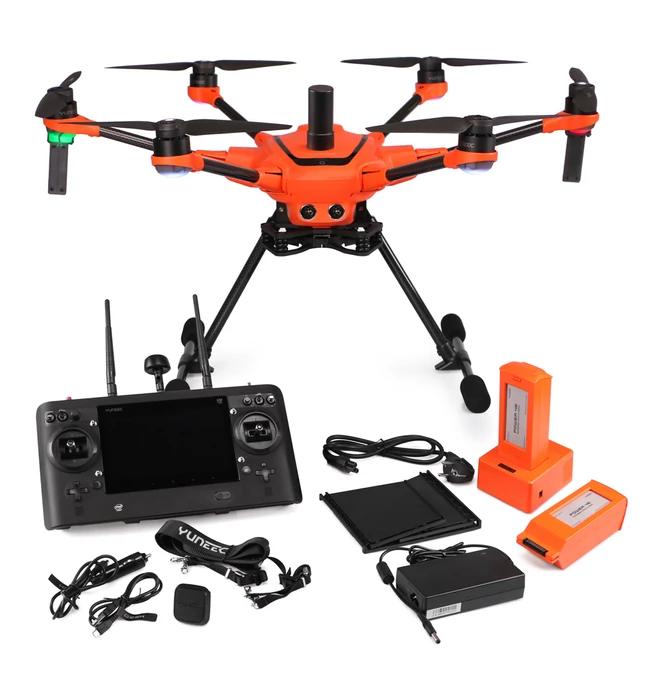

Yuneec H520E RTK Drón - (nincs kamera)

Hat rotorral, csendes és energiatakarékos repüléssel tervezve

H520 = TYPHOON H alapú továbbfejlesztett modell: PX4 vezérlő, nagyobb motorok, szélesebb karok, új típusú rotorok

Az új nagy kapacitású 4S Li-ion akkumulátor, akár 25 perces repülési idővel

Akár 3,5 km önállóság és élő HD -nézés az új OFDM modullal

RTK móddal felszerelt, akár 1 cm -es pozicionálási pontossággal

Teljesen OFFLINE üzemmód, nem küld adatokat külső szerverre

Ez az alapcsomag nem tartalmazza a kamerát (a képek csak illusztrációk)

A YUNEEC első ipari drónja a H520 volt 2017 -ben, amely a TYPHOON H hexacopterre épült.

A H520E 2020 ismeri elődje, a H520 összes funkcióját és még többet. Az API / SDK kapcsolat megnyitja a lehetőséget a szoftverfejlesztők számára, hogy egyedi alkalmazásokat hozzanak létre hozzá.

A YUNEEC DataPilot fut az új ST16E távirányítón, és alkalmas önálló repülésre és GIS szoftverrel történő fényképezésre - a további képfeldolgozás érdekében.

(Mezőgazdaság, térképészeti ellenőrzések, kutatás és mentés, biztonsági technológia, hőképalkotás, építési és építési vizsgálatok)

H520E RTK (VALÓDI KINEMATIKA)

A világ egyik leggyorsabb RTK rendszere!

A Yuneec H520E ipari drón a világ egyik leggyorsabb és legmegbízhatóbb RTK rendszerével van felszerelve. Teljesen integrált, maximális pontosságot és sebességet biztosít, még a GPS részlegesen árnyékolt helyeken is. A Real Time Kinematics műholdas navigációs rendszernek köszönhetően az új H520E RTK képes biztonságosan repülni, pontossággal centiméteres szinten, ami rendkívül pontos és folyamatos fotózást tesz lehetővé. Ez gyorsabbá teszi az úszás során készített képek 3D -s modelljének elkészítését, így sokkal pontosabb végeredményt kapunk.

Hol használják az RTK rendszert a világon?

A lehetséges alkalmazási területek az ipari felmérések, ahol a lehető legnagyobb pontosság szükséges. A klasszikus alkalmazási terület a 3D-s leképezés, azaz a 3D-s modellezés egy harmadik féltől származó feldolgozófelhő segítségével: Pix4D, Dronedeploy vagy Altizure.

Az RTK rendszer nagy pontosságú helyadatokat biztosít, így nincs szükség olyan magas fedvényre, mint a korábbi rendszereknél. Ez lerövidíti a repülési időt, kevesebb fényképet készít és felgyorsítja az utómunkálatokat!

A létesítmények megfigyelésekor a drón sokkal közelebb repülhet a műtárgyakhoz, mert képes centiméteres pontossággal megtartani a pozíciót! Sokkal biztonságosabb használni az RTK modullal, az RTK használatával a véletlen ütközések valószínűsége jelentősen csökken a korábbi beállításokhoz képest, csak GPS!

A helyadatokkal ellátott fényképek különböző lehetőségeket kínálnak a különböző időpontokban, de ugyanarról a helyről készített fotók összehasonlítására, például egy építési folyamat dokumentálására.

A rendszer két komponensből áll

Ez a két komponens a fedélzeti RTK modul és egy bázisállomás. Pontos centiméter helyzetmeghatározást végez kevesebb mint fél perc alatt, még árnyékos környezetben is. Ehhez szükség van a bázisállomás helyes elhelyezésére. Ha nem szeretne bázisállomást használni, akkor a rendszer külső RTK hálózati szolgáltató adataitól is tud működni. Ehhez előfizetés szükséges harmadik fél rendszerének használatához.

A Yuneec H520E RTK drón főbb jellemzői:

Képes pontos helymeghatározásra centiméterben, még enyhén árnyékos környezetben is (magas épületek között, ahol a GPS vétel pontatlan)

Gyorsabb és pontosabb 3D modellek generálása az RTK rendszernek köszönhetően

A pozíció, az idő és a sebesség 5 Hz -re frissítve

Minden adat (beleértve a nyers GNSS -t is) nyomon követhető, ezért azonnal készen áll a PPK -ra. (PPK - utófeldolgozott kinematika)

Egyidejűleg 3 típusú műholdrendszer vételére képes: GPS, GLONASS, GALIEO, BEIDOU

A H520E RTK drón felszerelhető az összes kamerával (x jelzéssel) a H520E drónhoz és a hasznos terheléshez.

Működéséhez hálózati RTK előfizetésre vagy földi bázisállomásra van szüksége.

Összesen 5 típusú szobával kapható (külön megvásárolható), így kiválaszthatja a használt területnek legmegfelelőbbet:

YUNEEC E90x (4K 60 FPS kamera, 20 MP felbontás, 1 képalkotó képérzékelő, 23 mm -es objektív a részletes képminőség érdekében térinformatikai felmérési célokra)

YUNEEC CGO-ETx (hőkamera + FULL HD kamera, amely képes gyenge fényviszonyok mellett is rögzíteni, napelemek, tűzvizsgálathoz, eltűnt személyek kereséséhez)

YUNEEC E10Tx és E10TVx FLIR: Nagy felbontású professzionális termikus készülékek

YUNEEC E30Zx (professzionális Full HD kamera, 30X optikai és további 6X digitális zoom)

Más funkciók:

Biztonságos, redundáns vezérlés 6 motorral! Ha egy egység meghibásodik, 5 motoros üzemmódban tovább repülhet

PX4 vezérlő processzor, repülés autonóm területen

Összecsukható lábak, ultrahangos ütközésérzékelő elöl.

Repülési sebesség akár 72 km / h, és az RC hatótávolsága 1,6 km

Háromféle GPS -rendszer támogatása a tökéletes stabilitás érdekében: GPS, GLONASS, GALILEO

Stabil és megbízható repülési jellemzők szeles időben is

Automatikus visszatérés felszállási módba

Android távirányító, 7 LCD LCD képernyő, élő kamera kép

Minden telemetriai adat megjelenik a távirányítón (akkumulátor, sebesség, magasság)

API / SDK, 2D / 3D földrajzi leképezési lehetőség

Csapat mód = egyidejűleg vezérelhető az ST16S távirányítóval! (pilóta + operatőr)

Biztonságos rendszer, nincs adatátvitel külső szerverre

A drón összecsukható, így könnyen szállítható

Repülési idő akár 30 perc (E50 kamerával)

Autonóm drón repülési módok

Felmérés: előre meghatározott referenciapontok repülése és lövése

Térképezés: azaz a fényképezőgép függőleges helyzetéből készített térkép, amely automatikusan áthalad egy területen (például mezőgazdasági felméréshez)

Folyosó -vizsgálat: hosszú, keskeny terület rögzítése, még a hatótávolságon kívül is. (pl. útszakaszok, fehérek)

Szerkezeti vizsgálat: "épületfelmérés", ily módon a drón repülhet és fényképezhet például egy épület homlokzatát

ÉP: "Érdekes pont", a drón normál körben repül egy adott pont körül, amely során fénykép vagy videó készíthető

ROI: "Érdekes régió", a kamera egy bizonyos pontra néz, függetlenül attól, hogy hova repül a drón a levegőben.

A fenti "küldetéseket" asztali számítógépen vagy az ST16E távirányítón is meg lehet tervezni az előre betöltött térkép segítségével. Bármikor menthetők, módosíthatók vagy újraindíthatók.
